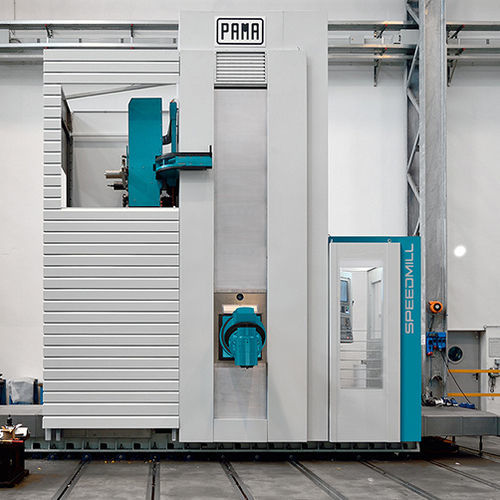

CNCボーリング フライス盤 SPEEDMILL B series

横型コラム型4軸

概要
PAMA Speedmill B 鋳削・フライス盤は、高い減衰特性、軸の高い動的性能および高回転の主軸を備え、中～大型部品の水平加工に適した高精度な加工能力を提供します。

設計と構造
Speedmill B は熱対称のコラムと中央配置のヘッドを備え、幾何学的な安定性と繰返し精度を最大化します。X・Y 軸にはローラーガイドを採用し、軸の動的特性を最適化しています。ラムはヘッド内で油圧支持（ハイドロスタティック）パッドにより案内され、Direct Drive 伝達を備えたボーリングバーを装備しています。ラムとボーリングバーの両方に温度変化による伸びを補償するフィードバック機構が組み込まれ、精度、剛性および局所的な振動減衰を確保します。

温度制御、潤滑および動力伝達
CNC 付属ヘッドは制御温度の流体循環により熱的に安定化されます。高速度、精度および動力機構の耐摩耗性を得るため、潤滑はエアオイルまたは空調された油循環システムで行われます。

カスタマイズとソフトウェア

• フライスまたは旋盤用テーブルの豊富なバリエーション
• 工具マガジンおよび工具・付属ヘッド用マガジンの各種準備

CNC 面では、Siemens、Heidenhain、Fanuc の制御装置で構成可能です。

技術情報（概要）
PAMA Speedmill B シリーズは、Y 軸送り最大 5000 mm、ラム送り 1200～2000 mm、ボーリング主軸径 120～160 mm を提供します。

作業領域（表）
X 軸ストローク（コラム）: 5000 mm; +N x 1000
Y 軸ストローク（ヘッドストック）: 2000 - 5000 mm
Z 軸ストローク（ラム）: 1200 - 2000 mm
W 軸ストローク（ボーリング主軸）: 600 - 1000 mm
Z+W 軸ストローク: 1800 - 3000 mm

ヘッドストック - ラム（表）
ラム断面: 430x430 - 500x500 mm
ボーリング主軸径: 120 - 160 mm
主軸伝達: Direct Drive
主軸出力 (S1): 66 - 82 kW
主軸トルク (S1): 1175 - 2494 Nm
主軸回転数: 4000 - 5000 rpm

直線軸の特長（表）
X、Y、Z、W 軸の早送り: 最大 35000 mm/min

注記
機械構造は有限要素解析を用いて開発され、質量を最適化するとともに高い静的・動的剛性および熱対称性を保証しています。ラムはハイドロスタティックパッドで支持され、高度な温度補償システムにより精度を維持します。
