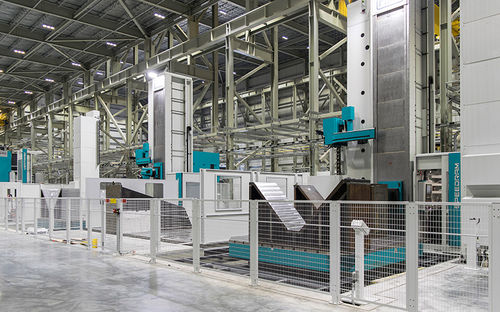

CNCボーリング フライス盤 SPEEDRAM series

横型地面用4軸

製品概要
SPEEDRAMのボーリング・フライス盤は、油圧静圧（ハイドロスタティック）ガイドによる振動減衰、高剛性、高い主軸トルクを組み合わせ、中～大型部品の横形加工において高い加工精度を実現します。

設計と特徴
X軸およびY軸には予圧をかけた油圧静圧ガイドを採用し、剛性と振動減衰を確保しています。ラムはヘッド内で静圧パッドにより支持され、機械的伝達のボーリングバーを備えます。ラムとボーリングバーの両方に熱伸びを補償するフィードバックシステムを備え、精度と局所的な振動減衰を維持します。

設計解析とカスタマイズ
構造は有限要素解析で検討され、静的・動的剛性および熱対称性を最適化しています。SPEEDRAMは用途に応じて以下から構成・カスタマイズ可能です：

• 標準またはカスタムのCNCアタッチメントヘッドの豊富な品揃え
• 各種フライス盤または旋削用テーブル
• 工具マガジンおよび工具・CNCアタッチメントヘッド用のマガジンの豊富な選択肢

制御
制御装置はSiemens、Heidenhain、FanucのCNCが選択可能です。

技術情報
SPEEDRAMのY軸ストロークは最大10 m、ラムストロークは1200 mm〜2000 mm、ボーリングバー径は130 mm〜300 mmです。

作業領域（値）
X軸ストローク（コラム）：5000
+N X 1000
Y軸ストローク（ヘッド）：2000 - 10000
Z軸ストローク（ラム）：1200 - 2000
W軸ストローク（ボーリング主軸）：800 - 1600
Z+W軸合計ストローク：2000 - 3600

ヘッド - ラム
ラム断面：430x430 - 600x600
ボーリング主軸径：130 - 300 mm
主軸伝達：2/3段
主軸出力（S1）：41 - 138 kW
主軸トルク（S1）：1389 - 18551 Nm
主軸回転数：1500 - 4000 rpm

直線軸の特長
X、Y、Z、W軸の早送り：最大30000 mm/min

仕様

• モデル名：SPEEDRAM
• 機械種別：床置き型水平ボーリング・フライス盤
• 主な特長：XおよびY軸の油圧静圧ガイド；静圧パッドで支持されるラム；機械式伝達のボーリングバー；ラムおよびボーリングバーの熱伸び補償フィードバック
• Y軸ストローク：最大10 m
• ラムストローク（Z）：1200 - 2000 mm
• ボーリングバー径：130 - 300 mm
• X軸ストローク（コラム）：5000 mm（オプション増分：+N x 1000）
• Y軸ストローク（ヘッド）：2000 - 10000 mm
• Z+W軸合計ストローク：2000 - 3600 mm
• 主軸出力（S1）：41 - 138 kW
• 主軸トルク（S1）：1389 - 18551 Nm
• 主軸回転数：1500 - 4000 rpm
• 早送り（X,Y,Z,W）：最大30000 mm/min
• 主軸伝達：2/3段
