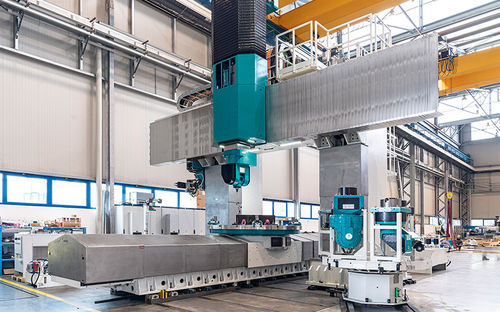

3-4軸マシニングセンタ VERTIRAM TT

縦型製粉回転

概要
VERTIRAM TTの立形マシニングセンタ（中小・中大型）は、軸の動的性能と剛性・振動減衰を重視した構成を組み合わせ、幅広いワークでの寸法精度を確保します。高回転仕様と高トルク仕様のバリアントが用意されています。

ラインナップと汎用性
VERTIRAM TTは、立形加工を必要とする小型～大型の部品加工に対応します。オプションの可動クロストラバースにより、主軸高さをワークに合わせて調整し、適応性を高めます。

設計と構成部品
中小型機は線形軸にローラーガイドを採用して軸の動的応答を最適化します。中大型機はプリロード型の油圧式ガイドを採用し、剛性と振動減衰を強化します。ラムはヘッドストック内で油圧パッドにより支持され、熱伸びをリアルタイムで補正するシステムを備えます。CNCアタッチメントヘッドは温度管理された流体循環で熱安定化され、運動系の潤滑はエアオイルまたは温度管理されたオイル循環システムで行われ、高速・高精度・耐摩耗性を確保します。

ラムの構成

• ドライバ付ラム
• ボーリングバー付ラム
• C軸一体型ラム

標準構成とオプション

• フライス・旋盤用テーブル各種
• 工具マガジンおよび工具／CNCアタッチメント用マガジン各種
• CNCソフトウェア：Siemens、Heidenhain、Fanuc

技術情報（概要）
コラム間水平クリアランス：2600–5100 mm、ラム下面垂直クリアランス：2350–6000 mm、ラムストローク（Z）：1500–4000 mm。

作業領域
コラム間クリアランス | 2600 - 5100 mm
ラム下面クリアランス | 2350 - 6000 mm
X軸ストローク（テーブル） | 5000 - 13000 mm
Y軸ストローク（ヘッド） | 3600 - 6600 mm
Z軸ストローク（ラム） | 1500 - 4000 mm
V軸ストローク（クロストラバース - オプション） | 1100 - 3600 mm

フライステーブル
テーブル／パレット寸法 | 1500x4000 - 4000x12000 mm
最大積載量 | 最大 200000 kg

旋盤テーブル
テーブル／パレット寸法 | Ø1250 - Ø6000
最大積載量 | 最大 100000 kg
回転速度 | 最大 350 rpm

主軸・ラム（ドライバ付）
主軸伝達 | Direct Drive
主軸出力（S1） | 66 - 82 kW
主軸トルク（S1） | 1175 - 2494 Nm
主軸回転数 | 4000 - 6000 rpm

主軸・ラム（C軸一体型）
主軸伝達 | Direct Drive / 4レンジ
主軸出力（S1） | 66 - 103 kW
主軸トルク（S1） | 1175 - 10730 Nm
主軸回転数 | 4000 rpm

主軸・ラム（ボーリングバー付）
ボーリング主軸径 | 130 - 160 mm
W軸ストローク（ボーリング主軸） | 800 mm
主軸伝達 | Direct Drive
主軸出力（S1） | 78 - 82 kW
主軸トルク（S1） | 1743 - 2494 Nm
主軸回転数 | 4000 - 5000 rpm

リニア軸の特性
X,Y,Z,W軸早送り | 最大 40000 mm/min
V軸早送り | 最大 4000 mm/min

技術仕様

• コラム間水平クリアランス：2600 - 5100 mm
• ラム下面垂直クリアランス：2350 - 6000 mm
• ラムストローク（Z軸）：1500 - 4000 mm
• X軸ストローク（テーブル）：5000 - 13000 mm
• Y軸ストローク（ヘッド）：3600 - 6600 mm
• V軸ストローク（クロストラバース - オプション）：1100 - 3600 mm
• フライス用テーブル寸法：1500x4000 - 4000x12000 mm
• 旋盤用テーブル径：Ø1250 - Ø6000
• フライス最大積載量：最大 200000 kg
• 旋盤最大積載量：最大 100000 kg
• 旋削速度：最大 350 rpm
• 主軸出力範囲：66 - 103 kW（構成による）
• 主軸トルク範囲：1175 - 10730 Nm（構成による）
• 主軸回転数範囲：最大 6000 rpm（構成による）
• 早送り X,Y,Z,W：最大 40000 mm/min；V：最大 4000 mm/min
• ラムのソリューション：ドライバ付ラム；ボーリングバー付ラム；C軸一体型ラム
