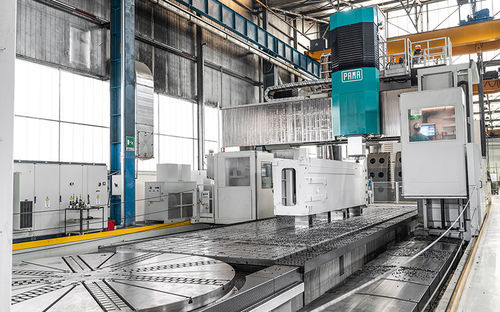

3-4軸マシニングセンタ VERTIRAM GT

縦型ガントリー型門移動型

概要
PAMAのVERTIRAM GT門型立形マシニングセンタは、小型から非常に大きな部品までの立形加工に対応します。高回転タイプから高トルク・高減衰タイプまで構成可能で、重切削にも対応します。可動クロスレールの追加で主軸高さを最適化できます。

設計と構造
有限要素解析で質量配分、静的/動的剛性、熱対称性を最適化した構造設計。コアはヘッド内で油圧式パッドにより案内されるラムで、熱伸びをリアルタイムで補正するシステムにより振動発生源付近での高精度を保持します。

ラム構成（選択可能）

• ダイレクトドライブラム
• ボーリングバー付きラム
• C軸統合ラム

カスタマイズとオプション
PAMAはフライス/旋削用テーブル、各種工具マガジン、CNC付加ヘッド、可動クロスレールなど幅広い構成選択を提供し、用途に応じた最適化が可能です。

制御システム
選択可能なCNC：Siemens、Heidenhain、Fanuc。工場基準や工程に合わせて選択できます。

技術情報（概要）
支柱間有効幅（水平クリアランス）：3100 mm – 10100 mm
ラム下面クリアランス（垂直）：2350 mm – 6000 mm
ラムストローク：1600 mm – 4000 mm

作業領域（代表値）
X軸（門型）ストローク例：5000 mm（表記は + N x 1000 パターン）
Y軸（ヘッド）ストローク：4100 – 11600 mm
Z軸（ラム）ストローク：1500 – 4000 mm
V軸（クロスレール、オプション）ストローク：1100 – 3600 mm

床板
板幅：2000 – 9000 mm

旋回テーブル
テーブル/パレット径：Ø1250 – Ø8000
最大積載質量：最大 300000 kg
回転速度：最大 350 rpm

ヘッド - ダイレクトドライブラム（代表値）
主軸伝達：Direct Drive
主軸出力（S1）：66 – 82 kW
主軸トルク（S1）：1175 – 2494 Nm
主軸回転数：4000 – 6000 rpm

ヘッド - C軸統合ラム（代表値）
主軸伝達：Direct Drive / 4レンジ
主軸出力（S1）：66 – 103 kW
主軸トルク（S1）：1175 – 10730 Nm
主軸回転数：4000 rpm（代表）

ヘッド - ボーリングバー付きラム（代表値）
ボーリング主軸径：130 – 160 mm
W軸ストローク（ボーリング主軸）：800 mm
主軸伝達：Direct Drive
主軸出力（S1）：78 – 82 kW
主軸トルク（S1）：1743 – 2494 Nm
主軸回転数：4000 – 5000 rpm

直線軸の仕様
X, Y, Z, W 軸早送り：最大 30000 mm/min
V 軸早送り：最大 4000 mm/min

技術仕様

• モデル名：VERTIRAM GT
• ブランド：PAMA
• 水平クリアランス：3100 – 10100 mm
• ラム下面クリアランス：2350 – 6000 mm
• ラムストローク：1600 – 4000 mm
• X軸ストローク（門型）：例 5000 mm (+ N x 1000 pattern)
• Y軸ストローク（ヘッド）：4100 – 11600 mm
• Z軸ストローク（ラム）：1500 – 4000 mm
• V軸ストローク（クロスレールオプション）：1100 – 3600 mm
• 床板幅：2000 – 9000 mm
• 旋回テーブル径：Ø1250 – Ø8000
• 旋回テーブル積載能力：最大 300000 kg
• 回転速度：最大 350 rpm
• 主軸出力（構成により）：66 – 103 kW
• 主軸トルク（構成により）：1175 – 10730 Nm
• 主軸回転数（標準）：最大 6000 rpm
• ボーリング主軸径（オプション）：130 – 160 mm
• 直線軸早送り：最大 30000 mm/min（X,Y,Z,W）；V 最大 4000 mm/min
• 利用可能なCNC制御：Siemens、Heidenhain、Fanuc
