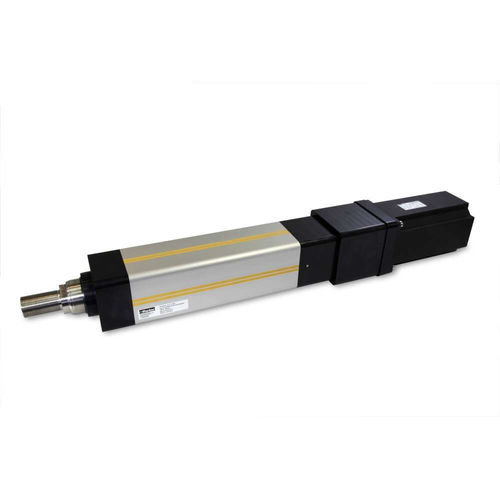

強力シリンダ ETH050

電動ボールねじピストンロッド付き

ETH050シリーズは、空気圧および油圧シリンダに代わり、様々な生産プロセスの信頼性向上や様々な用途への対応を実現します。最大推力9300N、最大ストローク1200ｍ ハイパワー電動シリンダETH050シリーズは、電気機械的ソリューションのすべての利点を提供するロッド型リニアアクチュエータです。プログラム可能性とクローズドループ制御のオプション、高耐久性と長寿命を備えた既存の流体力シリンダアプリケーションに取り付けることができます。空気のコストを考慮すると、ほとんどの場合、ETH電動シリンダなどの電気機械システムはより経済的なソリューションを提供すると同時に、生産プロセスの信頼性と制御性を高めることがわかります。 ETH050電動シリンダは、ISO 15552-12に準拠した寸法と固定を備えており、最大9300Nの推力を提供し、規定の標準移動距離は50〜1200mmですが、1mm単位でも設定可能です。 ETHシリーズは、特別な力密度（フレームサイズあたりの力）を実現することに焦点を当てています。ボールねじはETHの構造の中心部分です - ETH050シリーズは低摩擦、最大90％の効率、全速度範囲でのスムーズな操作、長寿命を提供します。ボールねじの高可用性のおかげで、短いリードタイムと魅力的な価格が保証されます。すべてのETHシリーズの電動シリンダは、回転防止装置を標準装備しているため、シリンダを顧客システムに簡単に組み込むことができます。シリンダー本体に組み込まれた標準の中央潤滑ポートは、メンテナンスオーバーヘッドとダウンタイムを最小限に抑えるのに役立ちます。 ETH050シリーズは、お客様の要求に応じて選択できるさまざまな取り付けオプションにより、シリンダーをさまざまなモーターとギアボックスと組み合わせることができるため、パラレルまたはインラインモーター構成で使用できます。ロッドエンド構成とマウントオプションの範囲は、電気シリンダを大部分の顧客アプリケーションに統合する柔軟性を提供します。使用可能なセンサとケーブルは、ETHプロファイルの溝に直接浸漬することができます。この溝はカバーで保護されています。 ETH050は、亜鉛めっき付きスクリューを使用したIP54形式で標準装備されていますが、ステンレススチール製のスクリューでも使用でき、完全なIP65形式でも使用でき、厳しい環境条件のニーズに対応します。 ETHリニアアクチュエータはオプションで、爆発性ガス雰囲気の機器群II、カテゴリ2のATEX認定を受けています。 Parker Hannifinは、ATEX認定のEXシリーズサーボモータと連携して、このようなアプリケーションに最適なドライブパッケージを提供しています。パーカーは、製品の選択と取り付けを簡素化して、サーボドライブコントローラ、モータ、ギアボックスのマッチングなど、完全なドライブトレインを提供することもできます。使いやすいCompax3ソフトウェアツールを使用すると、これらのコンポーネントをすべて選択して簡単にプログラミングできます。 ETH050電動シリンダの典型的な用途には、食品加工および包装機械、産業オートメーション、およびピボットする負荷を移動させたり、既存の空気圧シリンダを電気機械的ソリューションに置き換えたり、精密位置決めのために省エネタイプの電動シリンダを使用したりする用途力の制御。 ETH050シリーズ - 性能特性： •シリンダーサイズ：50（フランスISO 15552-12） •最大推力：9300 N •最大ストローク：1200 mm •最高速度：1.3 m / s •最大加速：15m /s² •スクリューリード：5,10,20 mm（高力または高速オプションを提供） •標準的な繰り返し精度：±0.03 mm（モータインライン）/±0.05 mm（モータ平行） •IP54（標準）/ IP65（オプション） •爆発性ガス雰囲気中の機器群II、カテゴリー2のATEX認証（オプション）
