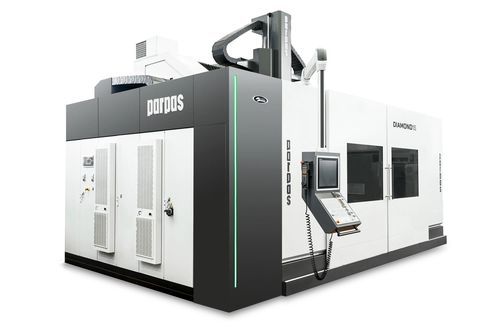

5軸マシニングセンタ DIAMOND 15汎用スチール用鋳鉄用
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 汎用
- 加工材料
- スチール用, 鋳鉄用, ステンレススチール用, 軽合金用, チタン合金用, アルミニウム用, アルミニウム合金用, 複合素材用
- タイプ
- ガントリー型
- スピンドル
- ISO 5, HSK-63-A, HSK-100-A, ISO 40
- 応用
- 金型工業用, 自動車産業用, 航空産業用, 宇宙産業用, チタン用, 航空用, アルミニウム産業用, 発電機のローター用, ガスタービン用, 車輪, 半導体産業用
- その他の特徴
- 高速, 高性能, 高生産性, コンパクト, 高出力, 高精度, 高剛性, 高速, リニア エンジン
- X軸移動距離
1,500 mm
(59.06 in)- Y軸移動距離
2,600 mm
(102.36 in)- Z軸移動距離
最少: 1,200 mm
(47.24 in)最大: 1,400 mm
(55.12 in)- 回転速度
最少: 0 rpm
(0 rad.min-1)最大: 36,000 rpm
(226,195 rad.min-1)- 出力
最少: 37 kW
(50.31 hp)最大: 78 kW
(106.05 hp)- X軸の移動速度
最少: 0 mm/min
(0 in/s)最大: 60,000 mm/min
(39.37 in/s)- Y軸の移動速度
最少: 0 mm/min
(0 in/s)最大: 60,000 mm/min
(39.37 in/s)- Z軸の移動速度
最少: 0 mm/min
(0 in/s)最大: 60,000 mm/min
(39.37 in/s)
詳細
DIAMOND 15は、高速加工に最適な高精度・高信頼性の5軸ガントリーマシニングセンタです。
DIAMOND 15は、高速加工に最適な高精度・高信頼性のガントリー5軸マシニングセンタです。
モノブロック構造を採用し、ガントリー構成とワークが常に固定されたトラバースを備え、直線軸と回転軸の両方にトルクモーターを備えたリニアモーターを搭載しています。
高速荒加工では極めて効果的で、中仕上げおよび仕上げ加工では極めて正確で信頼性が高い。これらにより、本機は無人運転でも高い性能を発揮します。
製品は、お客様のご要望（ヘッド、CNC、ツールマガジンなど）に応じてカスタマイズ可能ですが、標準的なストロークを備えています。
---
