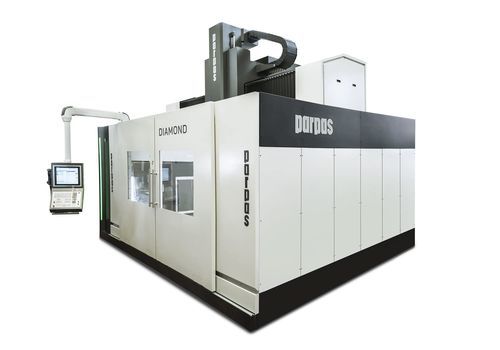

5軸マシニングセンタ DIAMOND 10汎用スチール用鋳鉄用
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 汎用
- 加工材料
- スチール用, 鋳鉄用, ステンレススチール用, 軽合金用, チタン合金用, アルミニウム用, アルミニウム合金用, 複合素材用
- タイプ
- ガントリー型
- スピンドル
- HSK A-63, HSK-A 100, ISO 5, ISO 40
- 応用
- アルミニウムプレート用, 自動車産業用, 航空産業用, ガスタービン用, 宇宙産業用, 金型工業用, チタン用, 小部品製造, 航空用, 車輪, アルミニウム産業用, 小型部品用, 発電機のローター用
- その他の特徴
- 高速, 高性能, 高生産性, コンパクト, 高精度, 高剛性, 高速, リニア エンジン
- X軸移動距離
1,500 mm
(59.06 in)- Y軸移動距離
2,200 mm
(86.61 in)- Z軸移動距離
1,000 mm
(39.37 in)- 回転速度
最少: 0 rpm
(0 rad.min-1)最大: 36,000 rpm
(226,195 rad.min-1)- 出力
最少: 37 kW
(50.31 hp)最大: 78 kW
(106.05 hp)- X軸の移動速度
最少: 0 mm/min
(0 in/s)最大: 60,000 mm/min
(39.37 in/s)- Y軸の移動速度
最少: 0 mm/min
(0 in/s)最大: 60,000 mm/min
(39.37 in/s)- Z軸の移動速度
最少: 0 m/s
(0 ft/s)最大: 1 m/s
(39.37 ft/s)
詳細
ダイヤモンドリニアは、高速金型加工や航空宇宙産業向けの3軸または5軸のガントリータイプのマシニングセンタです。ガントリーサドルと固定ワークからなるモノブロック構造です。また、機械3軸にリニアモーター、回転軸にトルクモーターを使用した「リニア」構成も可能です。
---
