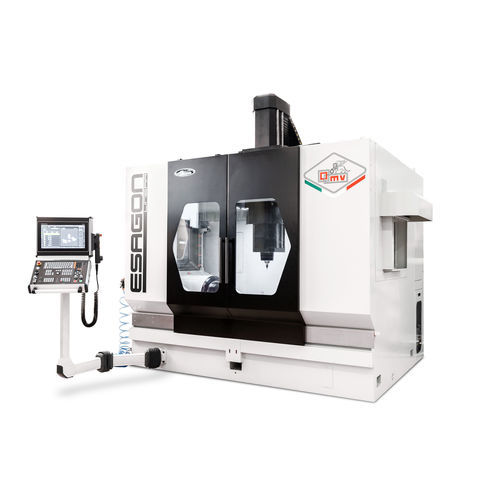

3-5 軸マシニングセンタ ESAGON縦型スチール用アルミニウム用
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3-5 軸
- 主軸の方向
- 縦型
- 加工材料
- スチール用, アルミニウム用, アルミニウム合金用, チタン合金用, 軽合金用, ステンレススチール用, 鋳鉄用, 複合素材用
- タイプ
- ガントリー型, 回転傾斜可能テーブル
- スピンドル
- HSK-63-A
- 関連機能
- 製粉
- 応用
- チタン用, 自動車産業用, 宇宙産業用, 型用, 発電機のローター用, 航空用, 金型工業用, ガスタービン用, アルミニウム産業用, 小部品製造, 航空産業用, タービンブレードの機械加工用, ブリスク用
- その他の特徴
- 高性能, コンパクト, 高精度, 高速, ダイレクトドライブ, リニア エンジン, パレット交換装置付き
- X軸移動距離
1,200 mm
(47.24 in)- Y軸移動距離
750 mm
(29.53 in)- Z軸移動距離
700 mm
(27.56 in)- 回転速度
最少: 0 rpm
(0 rad.min-1)最大: 27,000 rpm
(169,646 rad.min-1)- 出力
最少: 0 kW
(0 hp)最大: 37 kW
(50.31 hp)- X軸の移動速度
最少: 0 mm/min
(0 in/s)最大: 120,000 mm/min
(78.74 in/s)- Y軸の移動速度
最少: 0 mm/min
(0 in/s)最大: 120,000 mm/min
(78.74 in/s)- Z軸の移動速度
最大: 120,000 mm/min
(78.74 in/s)
詳細
概要
ESAGONは、3軸または5軸に構成可能なガントリ型マシニングセンタで、高速加工における高精度、優れた動特性、仕上げ品質を実現するよう設計されています。全軸にリニアモーターを搭載し、滑らかで応答性が高く、摩耗のない動作を提供します。航空宇宙、金型、精密機械加工など、三次元精度・生産性・柔軟性を求める用途に適しています。
主な特徴
機能上の要素
ドキュメント
パンフレットあり（メーカー/供給元への請求により入手可能）。
仕様 / 技術データ
ESAGONは、3軸または5軸に構成可能なガントリ型マシニングセンタで、高速加工における高精度、優れた動特性、仕上げ品質を実現するよう設計されています。全軸にリニアモーターを搭載し、滑らかで応答性が高く、摩耗のない動作を提供します。航空宇宙、金型、精密機械加工など、三次元精度・生産性・柔軟性を求める用途に適しています。
主な特徴
- アーキテクチャ：3軸または5軸に構成可能なガントリ
- 駆動：全軸リニアモーター
- テーブル：トルクモータ駆動の回転テーブル（120 rpm）および傾動テーブル（60 rpm）
- 構造：鋳鉄製モノブロックベース；特殊超軽量合金製のボックスインボックス構造に収められたスライド
- チップや冷却液から保護する完全閉鎖式カバーとコンパクトな構造で、作業領域の視認性を確保
- パレタイズおよび柔軟な生産システムとの統合の幅広い可能性
- 高いアクセス性を確保するアーキテクチャで、自動化ラインや品質重視の環境の両方に適合
- 基礎不要（専用基礎なしでの設置が可能）
機能上の要素
- 作業台を含むモノブロックベース構造
- ボックスインボックス構造の支柱/スライド/スライドユニット
- リニアモーターによる軸駆動
- 作業領域の治具柔軟性
- パレタイズ対応
- 基礎不要
ドキュメント
パンフレットあり（メーカー/供給元への請求により入手可能）。
仕様 / 技術データ
- 長手行程：1,200 mm
- 横行程：750 mm
- 垂直行程：700 mm
- 送り速度：0 ÷ 120,000 mm/min
- 主軸：最大 37 kW • 117 Nm • 27,000 rpm
- 主軸コーン（標準）：HSK-63A
- 主軸コーンのオプション：HSK-50E • HSK-63A • ISO30 • ISO40 • NIKKEN NC5-46
- 回転テーブル：120 rpm（回転） / 60 rpm（傾動）
- 構造形式：鋳鉄製モノブロックベース；超軽量合金のボックスインボックススライド
- 典型的な用途：航空宇宙、金型、精密機械加工、発電、宇宙、車両、一般機械工学
- 製造元（製品シートに記載）：O.M.V. (Officine Meccaniche Venete S.p.A.)
