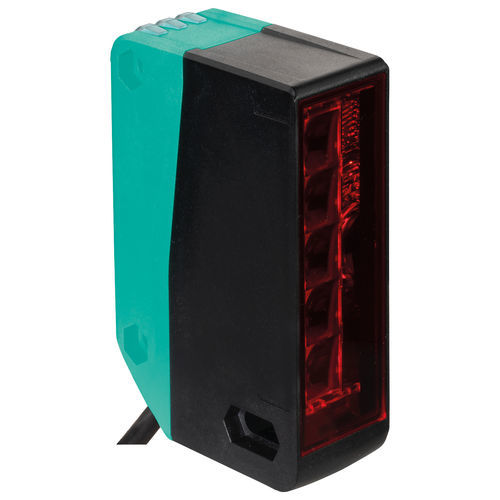

再帰反射光電センサ OGR4000-R305-2EP-IO

長方形赤色照明LED

主な利点 - 標準的な光電センサーハウジングに5つの光ビームを備えた回帰反射型エリアセンサー - 明るく視認性の高い送信ビームにより、センサーの調整が容易 - 物体の質感に関係なく、すべての表面を確実に検出 - 非常に平坦で不規則な形状の小さな部品の確実な検出 - 検出エリア全体で2 mm以上の物体を一貫して検出 製品詳細 - 回帰反射型エリアセンサー、赤色光、最大検出範囲4 m、光フィールド高さ60 mm、IO-Linkインターフェース、2つのプッシュプル出力、固定ケーブル 一般仕様 - 有効検出範囲: 標準モード: 0 ... 4 m、高解像度: 0 ... 2 m - リフレクター距離: 0.2 ... 4 m (H85-2リフレクター) - 検出範囲のしきい値: 4 m - 検出範囲: 表を参照 - 参照ターゲット: H85-2リフレクター - 光源: LED - 光の種類: 調整可能な可視赤色光 - LEDリスクグループラベル: 免除グループ - フィールド高さ: 60 mm - フィールド幅: 12 mm - オブジェクトサイズ: 最小2 mm、3 mm、5 mm、8 mm、10 mm; 検出範囲内での位置に依存しない検出 - ビーム数: 5 - 開口角: ± 2 ° - 周囲光制限: EN 60947-5-2 - 解像度: 表を参照 機能安全関連パラメータ - MTTFd: 674年 - ミッションタイム (TM): 20年 - 診断カバレッジ (DC): 0 % インジケーター/操作手段 - 動作インジケーター: 緑色LED: 常時点灯 - 電源オン、点滅 (4Hz) - 短絡、短い中断で点滅 (1 Hz) - IO-Linkモード - 機能インジケーター: 黄色LED: 常時点灯: 光路クリア、常時消灯: オブジェクト検出、点滅 (8 Hz) - 補償終了 - 制御要素: ティーチインキー; 操作モード選択用の5段階ロータリースイッチ 電気仕様 - 動作電圧: 10 ... 30 V DC、IO-Linkモード: 18 ... 30 V DC - リップル: 最大10 % - 無負荷供給電流: < 35 mA (24 V供給電圧時) - 保護クラス: III インターフェース - インターフェースタイプ: IO-Link - IO-Linkリビジョン: 1.1 - デバイスプロファイル: 識別と診断 - I&D、スマートセンサー - SSP 2.1 - プロセスデータ: 入力8ビット - スイッチング信号1ビット - 安定性アラーム1ビット - 測定値6ビット、出力2ビット - センサー制御機能1ビット - 評価制御機能1ビット - ベンダーID: 1 (0x0001) - デバイスID: 0x101001 (1052673) - 転送速度: COM2 (38.4 kBit/s) - 最小サイクル時間: 2.3 ms - SIOモードサポート: はい - 互換性のあるマスターポートタイプ: クラスA、クラスB (3ピンアダプターまたは3線ケーブルを使用) 出力 - スイッチングタイプ: センサーのスイッチングタイプは調整可能です。デフォルト設定は: C/Q - BK: NPN通常開/暗点灯、PNP通常閉/明点灯、IO-Link /Q - WH: NPN通常閉/明点灯、PNP通常開/暗点灯 - 信号出力: 2つのプッシュプル (4 in 1) 出力、短絡保護、逆極性保護、過電圧保護 - スイッチング電圧: 最大30 V DC - スイッチング電流: 最大100 mA - 電圧降下: ≤ 1.5 V DC - スイッチング周波数: 標準モード: 500 Hz、高解像度: 250 Hz - 応答時間: 標準モード: 1 ms、高解像度: 2 ms 適合性 - 通信インターフェース: IEC 61131-9 / IO-Link V1.1.4 - 製品標準: EN 60947-5-2 承認と証明書 - UL承認: E87056、cULusリスト、クラス2電源、タイプ評価1 - CCC承認: 定格電圧≤36 Vの製品にはCCC承認/マークは不要 環境条件 - 周囲温度: -40 ... 60 °C (-40 ... 140 °F)、ティーチイン中の許容最小周囲温度は-30 °Cです。ティーチイン後の許容温度変化は±20 Kです。 - 保管温度: -40 ... 70 °C (-40 ... 158 °F) 機械仕様 - 保護等級: IP67 - 接続: 2 m固定ケーブル - 材料: ハウジング: PC (ポリカーボネート); 光学面: プラスチックプレート - 質量: 132 g - 寸法: 高さ: 89 mm; 幅: 25.8 mm; 奥行き: 59.5 mm ブランド: Pepperl+Fuchs モデル: OGR4000-R305-2EP-IO タイプ: 回帰反射型エリアセンサー 光源: LED、調整可能な可視赤色光 検出範囲: 最大4 m フィールド高さ: 60 mm 出力: 2つのプッシュプル (4 in 1)、IO-Linkインターフェース 保護等級: IP67 動作電圧: 10 ... 30 V DC 寸法: 89 x 25.8 x 59.5 mm 重量: 132 g
