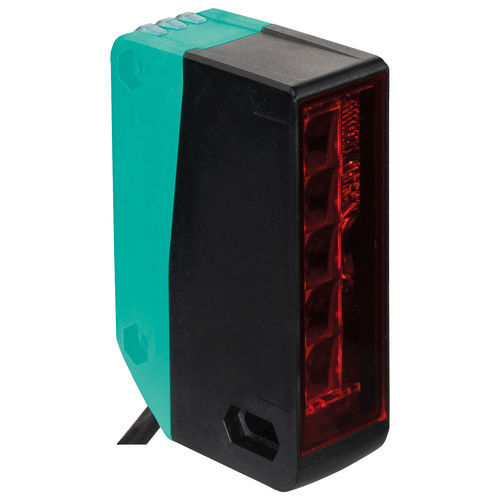

再帰反射光電センサ OGR4000-R305-2EP-IO-0,3M-V1

長方形LED赤色照明

主な利点: - 標準的な光電センサーハウジングに5つの光ビームを備えた回帰反射型エリアセンサー - 明るく視認性の高い送信ビームがセンサーの便利な調整を保証 - 物体のテクスチャに関係なく、すべての表面を確実に検出 - 非常に平坦で不規則な形状の小さな部品の信頼性の高い検出 - 検出エリア全体で2 mmからの一貫した物体検出 製品説明: 回帰反射型エリアセンサー、赤色光、最大検出範囲4 m、光フィールドの高さ60 mm、IO-Linkインターフェース、2つのプッシュプル出力、M12プラグ付き固定ケーブル 技術データ: - 有効検出範囲: 標準モード: 0 ... 4 m; 高解像度: 0 ... 2 m - リフレクター距離: 0.2 ... 4 m H85-2リフレクター - 閾値検出範囲: 4 m - 検出範囲: 表を参照 - 参照ターゲット: H85-2リフレクター - 光源: LED - 光の種類: 調整された可視赤色光 - LEDリスクグループラベリング: 免除グループ - フィールドの高さ: 60 mm - フィールドの幅: 12 mm - オブジェクトサイズ: 最小2 mm, 3 mm, 5 mm, 8 mm, 10 mm; 検出範囲内での位置に依存しない検出 - ビームの数: 5 - 開口角: +/- 2 ° - 環境光制限: EN 60947-5-2 - 解像度: 表を参照 機能安全関連パラメータ: - MTTFd: 674年 - ミッションタイム (TM): 20年 - 診断カバレッジ (DC): 0 % インジケーター/操作手段: - 動作インジケーター: 緑色LED: 常時点灯 - 電源オン; 点滅 (4Hz) - 短絡; 短い休止を伴う点滅 (1 Hz) - IO-Linkモード - 機能インジケーター: 黄色LED: 常時点灯: 光路クリア; 常時消灯: オブジェクト検出; 点滅 (8 Hz) - 補償終了 - 制御要素: Teach-Inキー; 操作モード選択用5ステップロータリースイッチ 電気仕様: - 動作電圧 (UB): 10 ... 30 V DC; IO-Linkモード: 18 ... 30 V DC - リップル: 最大10 % - 無負荷供給電流 (I0): 24 V供給電圧で< 35 mA - 保護クラス: III インターフェース: - インターフェースタイプ: IO-Link - IO-Linkリビジョン: 1.1 - デバイスプロファイル: 識別と診断 - I&D; スマートセンサー - SSP 2.1 - プロセスデータ: 入力8ビット (スイッチング信号1ビット、安定性アラーム1ビット、測定値6ビット); 出力2ビット (センサー制御機能1ビット、評価制御機能1ビット) - ベンダーID: 1 (0x0001) - デバイスID: 0x101001 (1052673) - 転送速度: COM2 (38.4 kBit/s) - 最小サイクル時間: 2.3 ms - SIOモードサポート: はい - 互換性のあるマスターポートタイプ: クラスA、クラスB (3ピンアダプターまたは3線ケーブルを使用) 出力: - スイッチングタイプ: 調整可能; デフォルト: C/Q - ピン4: NPN通常開/暗オン、PNP通常閉/明オン、IO-Link; /Q - ピン2: NPN通常閉/明オン、PNP通常開/暗オン - 信号出力: 2つのプッシュプル (4 in 1) 出力、短絡保護、逆極性保護、過電圧保護 - スイッチング電圧: 最大30 V DC - スイッチング電流: 最大100 mA - 電圧降下 (Ud): ≤ 1.5 V DC - スイッチング周波数 (f): 標準モード: 500 Hz、高解像度: 250 Hz - 応答時間: 標準モード: 1 ms、高解像度: 2 ms 適合性: - 通信インターフェース: IEC 61131-9 / IO-Link V1.1.4 - 製品標準: EN 60947-5-2 承認と証明書: - UL承認: E87056, cULus Listed, クラス2電源, タイプ評価1 - CCC承認: 定格電圧≤36 Vの製品には不要 環境条件: - 周囲温度: -40 ... 60 °C (-40 ... 140 °F); 教示中の最小: -30 °C; 教示後の許容温度変化: ±20 K - 保管温度: -40 ... 70 °C (-40 ... 158 °F) 機械的仕様: - 保護等級: IP67 - 接続: M12 x 1、4ピンコネクタ付き300 mm固定ケーブル - 材料: ハウジング: PC (ポリカーボネート); 光学面: プラスチック板 - 質量: 104 g - 寸法: 高さ: 89 mm; 幅: 25.8 mm; 奥行き: 59.5 mm 製品適合性: - ヨーロッパ – CE - アメリカ - cULus LISTED - IO-Linkインターフェース
