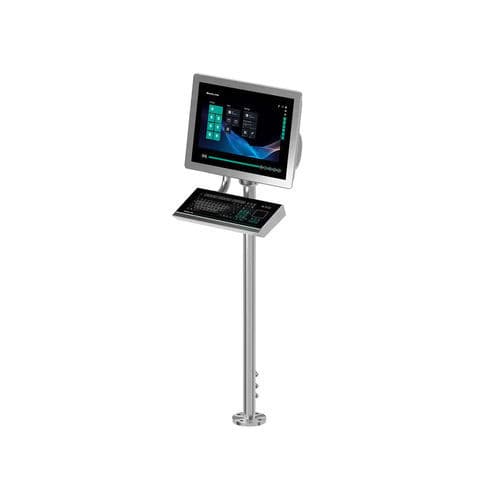

LCDモニター RM-GXP1100-22F-*-T4*

液晶産業用21.5インチ

製品概要
VisuNet GXP リモートモニター Zone 1/21（2024年世代、Intel® Atom Elkhart Lake プロセッサ搭載）。

主な特長

• 21.5インチ（54.61 cm）ディスプレイ
• エンジニアリングステーションに合わせた16:9ワイドスクリーン
• Thin Client ソリューション（VisuNet RM Shell ファームウェア搭載）
• 軽量設計
• フルHD解像度
• 現地での保守性に優れた完全モジュール式システム
• フラッシュまたはベゼル取付の選択肢
• 個々のコンポーネントおよび筐体装着時のシステム全体でIP66保護等級
• ATEXおよびIECEx Zone 1/21 認証取得
• 統合RFIDリーダ（オプション）

短い製品説明
危険エリア（Zone 1/21）向け VisuNet GXP リモートモニターとして設計されたオペレーターワークステーション（RM）。モジュール設計でIP66に対応し、Thin Client動作、フルHD表示、RFIDやタッチ操作のオプションを備えます。

技術データ（抜粋）
一般仕様：
タイプ：Remote Monitor

ハードウェア：
プロセッサ：Intel® Atom Elkhart Lake x6211E
RAM：4 GB
内蔵ストレージ：64 GByte eMMC

電源：
AC：115/230 V AC、0.4 ... 0.7 A、50/60 Hz
DC：18 ... 36 V DC、1.5 ... 3 A

表示/表示装置/操作手段：
表示タイプ：LEDバックライト付き液晶（LCD）
画面サイズ：54.61 cm（21.5 インチ）
解像度：1920 x 1080 ピクセル（Full HD）；アスペクト比 16:9
色深度：24 bit（1670万色）
コントラスト比：5000:1（典型）
輝度：300 cd/m²（典型）
視野角：全方向175°
バックライト寿命：25 °Cで半減期 約50,000 時間（典型）

入力装置：
タッチスクリーン（オプション）：プロジェクティブキャパシティブ、10点マルチタッチ、手袋対応

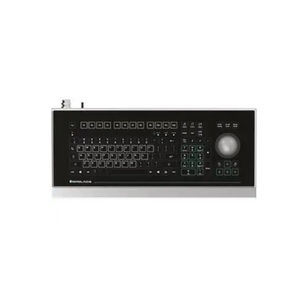

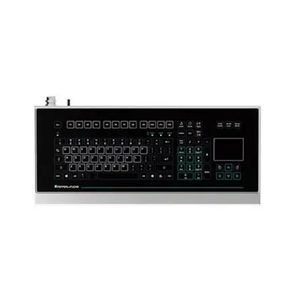

キーボード：各種ポインティングデバイス対応のフイルムキーボード（EXTA4データシート参照）

インターフェース（標準および主なオプション）：
標準：1 x Ethernet 100/1000BASE-TX (Ex e) または 1 x 光ファイバー 1000BASE-SX（マルチモード）または 1 x 光ファイバー 1000BASE-LX（シングルモード）、1 x USB 2.0 (Ex e; サービスポート)、2 x USB 1.1 (Ex i; Pepperl+Fuchs製キーボード/マウス用)、1 x DCまたはAC電源入力（電源ユニット経由）
オプション：Interface 3: 有線1次元（1-D）スキャナ用バーコードリーダーインターフェース（Ex i）；Interface 4: 有線2次元（2-D）スキャナ用バーコードリーダーインターフェース（Ex i）；Interface 5: 電源付きRS-232インターフェース（Ex i）
その他：1 x RS-232 (Ex e)、1 x RS-485 (Ex e)、1 x Ethernet 100/1000Base-TX (Ex e)、Bluetooth v4.0（開けた場所で最大約30 m、送信出力 +8 dBm、周波数 2.402 ... 2.48 GHz）

指令適合性 / 規格（抜粋）：
電磁適合性：指令2014/30/EU — EN 61326-1:2013（産業環境）（Bluetooth/RFID非搭載製品のみ）
無線機器/電気通信端末機器：指令2014/53/EU — EN 300 328 V2.2.2:2019；EN 301 489-1 V2.2.0:2017；EN 301 489-17 V3.2.0:2017（Bluetooth搭載製品のみ）。RFID製品および該当する無線規格は個別記載。
RoHS：指令2011/65/EU — EN IEC 63000:2018

ソフトウェア：
OS：VisuNet RM Shell 6（Windows® 10 IoT Enterprise LTSC 2021 x64 ベース）。オプションで事前インストール（ライセンスなし）：IGEL OS 12 または IGEL OS 11（Linux）。

周囲条件：
動作温度：-20 ... 50 °C（表示は0 °C未満で応答が遅くなる場合あり）
保管温度：-20 ... 60 °C
相対湿度：40 °C、93 % 非結露（EN60068-2-78に準拠）
最大使用高度：2000 m
耐衝撃性：18 回の衝撃 15 g、11 ms、全軸（IEC 60068-2-27）
耐振動性：10 ... 150 Hz、±0.075 mm、1 g、軸ごとに10サイクル（EN60068-2-6）

機械仕様：
保護等級：IP66（個別コンポーネントおよび筐体装着時のシステム全体）
材料（内部）：パネル：陽極酸化アルミ（TCU、PCU、PSU）、粉体塗装アルミ（DPU）
材料（外部）：ベゼル：ステンレス鋼 AISI 304 (1.4301)；システム筐体 H4：ステンレス鋼 AISI 304 (1.4301)、ビードブラスト処理、表面粗さ Ra = 1.6 µm（典型）
設置：フラッシュマウント（カスタム取り付けキットが必要）；ベゼル付きシステム筐体へのパネル取り付け；ベゼルおよび標準取り付けキットを用いたキャビネットへのパネル取付
質量：パネル（DPU + ベゼル、TCU、PSU DC）：約 23 kg；パネル（DPU + ベゼル、TCU、PSU AC）：約 24 kg；システム筐体（AG-XX00）：約 11 kg
寸法：パネル（DPU + ベゼル、TCU、PSU DC）：625 mm x 459 mm x 120 mm；パネル（DPU + ベゼル、TCU、PSU AC）：625 mm x 459 mm x 137 mm；システム筐体装着時：625 mm x 459 mm x 173 mm；パネル切欠寸法：583 mm x 417 mm（取付面）
注：* タグプレート参照：2021年代替、プロセッサは選択不可

危険箇所での使用に関するデータ：
EU型式検定証明書：BVS 17 ATEX E 036 X
マーキング：II 2G Ex eb q ib [ib] IIC T4 Gb / [exsign] II 2D Ex tb [ib] IIIC T85°C Db
危険箇所指令適合：指令2014/34/EU — EN IEC 60079-0:2018；EN 60079-5:2015；EN IEC 60079-7:2015+A1:2018；EN 60079-11:2012；EN 60079-31:2014

国際認証（抜粋）
IECEx証明書：IECEx BVS 17.0029X
IECExマーキング：Ex eb q ib [ib] IIC T4 Gb / Ex tb [ib] IIIC T85°C Db
規格（IECEx）：IEC 60079-0:2017；IEC 60079-5:2015；IEC 60079-7:2017；IEC 60079-11:2011；IEC 60079-31:2013

特性 / 技術仕様

• 製品ファミリ：VisuNet GXP Remote Monitor (RM)
• 型式：RM-GXP1100-22F-*-T4*
• ディスプレイ：21.5" / Full HD / 300 cd/m²
• CPU：Intel® Atom Elkhart Lake x6211E
• メモリ：4 GB
• ストレージ：64 GB eMMC
• 電源：115/230 V AC または 18-36 V DC
• インターフェース：Ethernet (銅/光), USB, RS-232/RS-485 (オプション), バーコード用インターフェース (オプション), Bluetooth
• 保護等級：IP66（コンポーネント & システム筐体）
• 適合性：ATEX / IECEx Zone 1/21 認証；各種 EMC・無線規格
• 動作温度：-20 ... 50 °C
• 重量（パネル）：約 23–24 kg；システム筐体 約 11 kg
