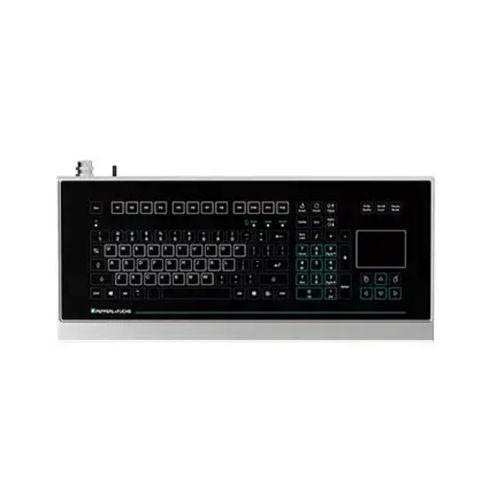

パネル設置用キーボード EXTA4-*1-**-K4*

メンブレン105キータッチパッド付き

製品概要
危険区域での使用を想定した Ex i キーボード（タッチパッド付）。PC互換のショートストロークキーと静電容量式タッチパッドを一体化し、産業用操作パネルへの組み込みに適しています。

主な特長

• 保護等級：IP66（筐体装着時）
• ステンレス製および陽極酸化処理アルミニウム製筐体
• キーレイアウト：US international、ドイツ語、フランス語
• 105キー（ショートストローク）、PC互換
• 防爆対応：Zone 1/21 および Zone 2/22
• USBインターフェース；ケーブル長：5 m / 2 m / 1 m
• UL登録（米国・カナダ）；IECExおよびATEX認証あり

一般仕様
タイプ：タッチパッド付きキーボード
適合コンポーネント：SK-PC-Z1D1-UU1-10-HS および SK-PC-D2-UU1-10-HS

電源
定格電圧：Ex i、データライン経由で供給

表示 / 操作要素
キーボード：105キー（ショートストローク）；レイアウト：US international、ドイツ語、フランス語
タッチパッド — 動作原理：静電容量式
タッチパッド — 解像度：10 Pts/mm x 10 Pts/mm
タッチパッド — 有効面積（mm）：66 x 50

インターフェース
インターフェース種別：USB（USBケーブルの選択肢あり）

指令適合性
EMC：指令 2014/30/EU — EN 61326-1:2021（産業用環境）；EN 61000-6-4:2007+A1:2011；EN 55011:2016+A11:2020（クラスB）
防爆：指令 2014/34/EU — EN IEC 60079-0:2018；EN 60079-11:2012
RoHS：指令 2011/65/EU — EN IEC 63000:2018-12

適合性
保護等級：IP66（筐体装着時）

周囲条件
使用温度：-20 ... 50 °C（-4 ... 122 °F）
保存温度：-20 ... 70 °C（-4 ... 158 °F）
相対湿度：最大85％、結露しないこと

機械仕様
材質：陽極酸化アルミニウム；ステンレス鋼（F1取り付けオプション）；ポリエステルフィルム
質量：1.2 kg（筐体なし）
外形寸法：502 x 222 x 66 mm
切欠き寸法：450 x 152 mm
ケーブル長：5 m / 2 m / 1 m

防爆区域関連の適用データ
EU型式検定証：Zone 1/21 — BVS 07 ATEX E 163 X；Zone 2/22 — BVS 21 ATEX E 009 X
表示：
Zone 1/21: II 2G Ex ib IIC T4 Gb；II 2D Ex ib IIIB T135°C Db
Zone 2/22: II 3G Ex ic IIC T4 Gc；II 3D Ex ic IIIB T135°C Dc

国際承認
UL 承認 — Control Drawing: 116-0357E
UL 登録：Class I Div 2, Gr A,B,C,D; T5; Class II Div 2, Gr F,G; T5; Class III; Class I Zone 2 Gr IIC T5; Class II Zone 22 Gr IIIB T85°C; Class III Zone 22 Gr IIIA T85°C
IECEx 証明書：IECEx BVS 08.0022X（Zone 1/21 と Zone 2/22）

特長 / 技術仕様

• モデル：EXTA4-*1-**-K4*（2024年世代）
• 製品種別：Ex i キーボード（タッチパッド付）
• インターフェース：USB
• 保護等級：IP66（筐体装着時）
• キーボード：105 ショートストロークキー；レイアウト US/DE/FR
• タッチパッド：静電容量式；解像度 10 Pts/mm x 10 Pts/mm；有効面積 66 x 50 mm
• 材質：陽極酸化アルミニウム；ステンレスオプション；ポリエステルフィルム
• 重量：1.2 kg（筐体なし）
• 寸法：502 x 222 x 66 mm；切欠き：450 x 152 mm
• ケーブルオプション：5 m / 2 m / 1 m
• 使用温度：-20 ... 50 °C；保存：-20 ... 70 °C
• 相対湿度：最大85％、結露しないこと
• 認証：ATEX、IECEx（Zone 1/21 & 2/22）；UL（米国/カナダ）
