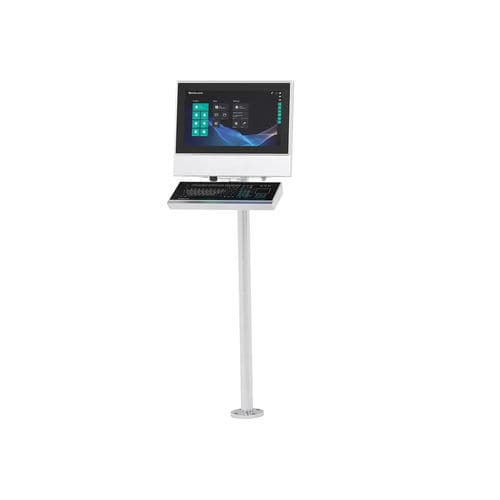

LCDモニター VisuNet FLX

液晶タッチパネル付きマルチタッチスクリーン

製品
RM-320S-*A-* — リモートモニター、エンクロージャ付きシステム（マーケティング名：VisuNet FLX）

説明
産業用途向けに設計されたエンクロージャ付きリモートモニターシステム。モジュール式ハードウェア、シンクライアント動作、RFID統合オプションを提供します。

主な利点

• 個別コンポーネントの移行を容易にする完全モジュラー設計
• 同一の基本コンポーネントを用途に応じて構成可能で高い適用柔軟性
• Thin Clientソリューション（VisuNet RM Shellファームウェア）
• ATEX/IECEx、UL、CCCなどの国際認証取得
• オプションでRFID20-*リーダーをプレインストール可能

一般仕様
タイプ：リモートモニター

ハードウェア
プロセッサ：Intel® Celeron™ 3965U
RAM：A: 1x 4 GB DDR4-2133（産業用温度グレード）；B: 1x 8 GB DDR4-2133（産業用温度グレード）
ストレージ：インターフェース：1x M.2 2242/2280 M Key、PCIe + SATA 3；ストレージ：64 GB M.2 SATA 3（産業用温度グレード）

電源
AC (A)：115/230 V a.c.（100 ... 240 V a.c.）、最大 0.7 A、最大 70 W（接続は Power Supply PS1000-A6-24.5 マニュアル参照）
DC (D)：20 ... 28 V d.c. / 2.8 A（SELV/PELV または class 2）（接続は VisuNet FLX Panel Mount マニュアル参照）

表示/操作手段
ディスプレイ
種類：LCD（LEDバックライト）
画面サイズ：54.61 cm（21.5 inch）
解像度：1920 x 1080 ピクセル（Full HD）、アスペクト比 16:9
色深度：24 bit（1,670万色）
コントラスト比：通常：22KT、22GT：1000:1；22FC：5000:1
輝度（設定可能）：22KT、22GT：250 cd/m2；22FC：300 cd/m2
視野角：22KT、22GT：全方向178°；22FC：水平170°、垂直160°
バックライト寿命：22GT：30,000 時間（25 °Cでの代表的半減期）；22KT、22FC：50,000 時間

入力装置
タッチスクリーン：10点マルチタッチ、手袋対応。構成オプション：22KT、22GT：光学結合無しの容量性タッチ；22FC：光学結合ありの容量性タッチ
キーボード：オプション：各種ポインティングデバイス対応の薄膜キーボード
RFIDリーダー：オプションでVisuNet FLXハウジングに統合可能；TWN4 MultiTech 3 M LF HF または TWN4 MultiTech 3 LEGIC M LF HF を選択可能

インターフェース
1 x DisplayPort 1.2 (DP++)
1 x mini DisplayPort 1.2 (DP++、モノロッキングスクリュー付)
1 x オーディオラインアウト
2 x USB Ex i ポート（Pepperl+Fuchs 耐爆安全キーボード用準備済み）
2 x USB 3.1 Gen1 (5 Gbps) ポート
1 x USB 2.0 ポート
2 x LAN ポート (RJ45, 10/100/1000 Mbps)
2 x RS232/422/485（BIOSで設定可能）、周辺機器給電用 5V/12V（1 x DB9 オス + 1 x RJ45）

指令適合性
電磁両立性（RFID非搭載製品のみ）：Directive 2014/30/EU — EN 61000-6-4:2007；EN 61000-6-4:2007/A1:2011；EN 61326-1:2013
防爆：Directive 2014/34/EU — EN IEC 60079-0:2018；EN IEC 60079-7:2015/A1:2018；EN 60079-11:2012；EN IEC 60079-31:2024
無線・通信機器（RFID搭載製品のみ）：Directive 2014/53/EU — EN 301489-1 V2.2.3:2019；EN 301489-3 V2.3.2:2023；EN 300 330 V2.1.1:2017；EN 61326-1:2013；EN 61000-6-4:2007；EN 61010-1:2010；EN 62479:2010；EN 62311:2008
RoHS：Directive 2011/65/EU — EN IEC 63000:2018

ソフトウェア
OS：VisuNet RM Shell 6（Windows® 10 IoT Enterprise LTSC 2021 x64 ベース）
オプション：IGEL OS 11 / IGEL OS 12（Linux、ライセンスなし）；ThinManager Ready

環境条件
動作温度：0 ... 40 °C（32 ... 104 °F）
保管温度：-20 ... 65 °C（-4 ... 149 °F）
相対湿度：EN60068-2-78 に準拠し 40 °C で最大 93%（非結露）
気候条件：受動冷却、可動部無し
動作高度：最大 2000 m
耐衝撃性：18 衝撃 15 g、11 ms 全軸、IEC 60068-2-27
耐振動性：10 ... 150 Hz、±0.075 mm、1 g、軸ごとに 10 サイクル（EN60068-2-6）

機械仕様
保護等級：IP66（RFID オプション時は屋内使用限定の Type 4X）
材質：ハウジング：ステンレス鋼 AISI304 (1.4301)；表面仕上げ：ビーズブラスト、表面粗さ典型 0.8 µm
取り付け：エンクロージャ付きシステム
質量：約 16 kg；AC 電源装着時 約 18 kg
寸法：577 mm x 466 mm x 233 mm

国際認証
UL 認証：UL OrdLoc 承認；UL approval E223772；UL61010-1 Ed.3；UL 61010-2-201 Ed2；CAN/CSA C22.2 No 61010-1-12；CAN/CSA C22.2 No 61010-2-201；UL approval E492874（Non-Incendive circuits）
ATEX：UL 22 ATEX 2481X；例示マーク：II 3 G Ex ec [ic Gc] IIC T4 Gc / II 3 D Ex tc [ic Dc] IIIC T85°C Dc
IECEx：IECEx ULD 22.0019X；例示マーク：Ex ec [ic Gc] IIC T4 Gc / Ex tc [ic Dc] IIIC T85°C Dc
CCC：Certificate 2024322309005748

仕様（技術仕様）

• モデル：RM-320S-*A-*
• ブランド：Pepperl+Fuchs（VisuNet FLX ファミリー）
• プロセッサ：Intel® Celeron™ 3965U
• RAM オプション：4 GB または 8 GB DDR4（産業用）
• ストレージ：64 GB M.2 SATA 3；M.2 スロット（PCIe + SATA 3）
• 表示：54.61 cm（21.5 inch）、Full HD 1920 x 1080、LCD LED バックライト
• タッチ：10 点マルチタッチ、手袋対応（構成可能）
• インターフェース：DP、miniDP、音声出力、複数 USB（Ex i 含む）、2x LAN、RS232/422/485
• 電源：AC オプション（100–240 V a.c., max 70 W）または DC 20–28 V d.c.（2.8 A）
• 保護：IP66 / Type 4X（RFID の場合は屋内使用制限あり）
• ハウジング：ステンレス AISI304
• 寸法（W x H x D）：577 x 466 x 233 mm
• 質量：約 16 kg（AC PSU 装着時 約 18 kg）
• 動作温度：0〜40 °C；保管温度：-20〜65 °C
• 認証：UL、ATEX、IECEx、CCC など
