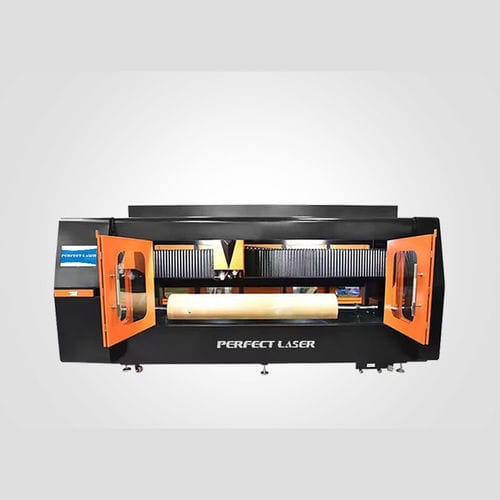

回転刃切断機 PEC-3000M

ダイ木材用型押し

製品概要
PEC-3000Mは、13mmおよび15mmのアーチ形状の木製テンプレートを精密に加工するために設計されたCNCロータリー式ダイカット機です。二重ヘッド構成により、一方のヘッドは木材の回転フライス加工、もう一方は取付穴のドリルおよび切断に専用されます。フライスと穴あけをワンパスで自動処理し、段取りと作業工数を削減して生産性を向上させます。ロータリー加工はレーザー切断に伴う煙を発生させず、運用コストと作業環境の改善に寄与します。

主な特徴

• 焼きなまし処理を施した高剛性の円形ベッドにより、長期的な精度と安定性を確保。
• 完全密閉構造で粉塵を効果的に隔離し、作業環境をクリーンに保ちます。
• 低い運用コストと短い投資回収期間。
• 低消費電力：典型値 約2 kW·h/時間。
• メンテナンス負荷が低く、主な消耗品はフライス刃。
• 設置占有面積が小さい：標準設置スペース 4.8 m（長さ）× 1.5 m（幅）。
• レーザー切断による煙が発生しない環境配慮型の動作。
• 穴あけとフライスを自動で行い、ロータリーダイ加工を一度で完了。

用途
印刷、包装、金型（ナイフ）製造、広告などの業界で広く使用されます。ロータリーダイ板や木製テンプレートの円形切断、成形、穴あけなどの加工に適しています。

技術仕様
製品名：CNCロータリー式ダイカット機
モデル：PEC-3000M
切断長さ：3000 mm
切断直径：Φ200–800 mm
切断幅：1.42 mm
位置決め精度：0.1 mm
切断速度：20–25 m/h（13 mm板）
電源：380V 50Hz/60Hz、3相
冷却システム：CW-3000 チラー（主モーター冷却用）
エア：粉塵吹き飛ばし用エアコンプレッサ（エアドライヤ不要）
数値制御パネル：LCD、ライトタッチキーパッドコンピュータ
対応ソフト：AutoCAD（DXF）
EMSメモリ：32 MB（オフライン動作対応）
ナイフ搭載数：オリジナル50個
補助機器：CW-3000 チラーおよびエアコンプレッサ

梱包・納期

• スケジュールに基づく迅速な出荷。
• 海上・航空輸送に適したプロの梱包。
• 経験ある運送業者による物流手配。

競争上の優位性

• 輸出市場向けのカスタム対応と品質管理。
• 柔軟な支払条件と信頼できるアフターサービス。
• 競争力ある価格と短納期。

仕様 / 技術詳細

• ブランド：Perfect Laser
• モデル：PEC-3000M
• 認証：CE / ISO / TUV / SGS
• 切断長さ：3000 mm
• 切断直径：Φ200–800 mm
• 切断幅：1.42 mm
• 位置決め精度：0.1 mm
• 切断速度：20–25 m/h（13 mm）
• 電源：380V 50Hz/60Hz、3相
• 冷却システム：CW-3000
• エア：粉塵吹き飛ばし用エアコンプレッサ
• コントロールパネル：LCD、ライトタッチ
• 対応ソフト：AutoCAD（DXF）
• EMSメモリ：32 MB（オフライン可）
• ナイフ搭載数：50個（オリジナル）
• 補助機器：CW-3000 チラーとエアコンプレッサ
