自立型型枠 QUATTRO

ポール用

概要

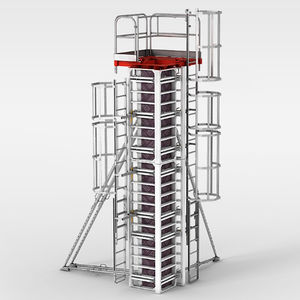

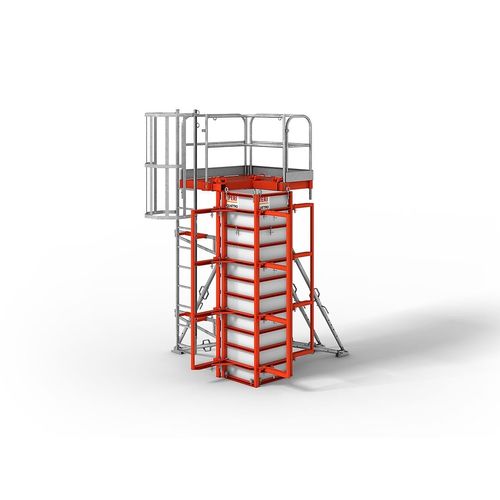

RSの調整ジャッキとコンクリート打設用プラットフォームを備え、ユニットごとに移動可能。1回のクレーン揚重での吊り上げが可能で、または搬送用車輪で手動移動が可能です。全面プラスチックの型枠面材は後ろからねじ止めされており、コンクリート表面の品質向上を実現します。

主な特徴

• ユニットごとに移動可能（クレーンの単一揚重）または搬送用車輪による手動移動
• RS調整ジャッキおよびコンクリート打設用プラットフォームを含む。プラットフォームは柱断面20 cm x 20 cm～60 cm x 60 cmに対応
• 後部からねじ止めされた全面プラスチック面材により表面品質を向上
• パネルは数ステップで締め付け・分離が可能で、迅速な組立・解体を実現
• 打設コンクリート圧: 80 kN/m²；材質: 鋼；要素高さ: 0.50 m、1.25 m、2.75 m、3.50 m；0.25 m単位で最大4.50 mまで調整可能

用途

• 後方ねじ止めのプラスチック面材により、見込み品質の高いコンクリート表面を実現
• 迅速な移動：クレーンによるユニット移動、または高さ最大3.50 mまで4つの搬送車輪による手動移動
• 迅速に接続できるパネルによる時間短縮の型枠組立・解体
• 5 cmピッチでの角形・長方形断面の柱に対応

製品データシート（技術概要）

• システム種別：柱用型枠
• 実現可能な柱断面：20 cm x 20 cm～60 cm x 60 cm の角形または長方形（5 cmピッチ）
• 実現可能な柱高さ（標準）：2.50 m～4.50 m
• 要素高さ：0.50 m、1.25 m、2.75 m、3.50 m（0.25 m単位で最大4.50 mまで調整可能）
• 打設コンクリート圧：80 kN/m²
• 材質：鋼
• 面材：全面プラスチックパネル、後方ねじ止め
• 防食／塗装：要素フレームの粉体塗装によりコンクリート付着を防ぎ清掃を容易に
• 支保工／ジャッキ：RS調整ジャッキ
• 安全装備：出入り用はしごおよび背面保護を備えたコンクリート打設用プラットフォーム；プラットフォームは20 cm x 20 cm～60 cm x 60 cmの柱断面に対応
