モジュラー型枠 TRIO

フレーム帆布用ポール用

概要
TRIOの壁型枠に対する論理的な補完製品です。幅90cmのTRIO柱用パネルにより、正方形および長方形断面の柱を施工できます。フレームに設けられた引張孔によりTRIO壁型枠と併用可能です。

画像キャプション

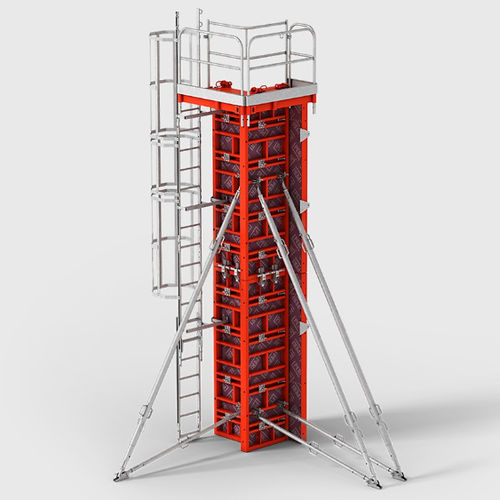

壁および柱用の部材、最大断面 75 cm x 75 cm。

TRIO 柱型枠の特長

• 接続が簡単：実績あるBFDクランプで継手部のパネルを確実に連結できます。
• 面取り材の打ち付け不要：クランプ機構とPERI面取り材の組合せにより打ち釘が不要です。
• 高い再使用回数：堅牢なパネル設計により長寿命です。

製品データシート - 技術仕様
システム種別：柱用型枠
寸法：実現可能な柱断面：20 cm x 20 cm ～ 75 cm x 75 cm
実現可能な柱形状：正方形、長方形
実現可能な柱高さ：標準仕様で 2.70 m ～ 8.10 m
パネル高さ：0.60 m | 1.20 m | 2.70 m
生コンクリート圧：100 kN/m²
防食・表面処理：要素フレームは粉体塗装によりコンクリートの付着を抑え、清掃を容易にします。

システム付属品（安全）
昇降用はしごと保護ケージを備えた打設用プラットフォーム。

特性 / 技術仕様

• システム種別：柱用型枠
• 実現可能な柱断面：20 cm x 20 cm ～ 75 cm x 75 cm
• 実現可能な柱形状：正方形、長方形
• 実現可能な柱高さ（標準）：2.70 m ～ 8.10 m
• パネル高さ（選択可能）：0.60 m、1.20 m、2.70 m
• 生コンクリート圧：100 kN/m²
• 防食 / 表面処理：フレームの粉体塗装によりコンクリートの付着が減り、清掃が容易になります
• 接続：延長パネルの継ぎ合わせにBFDクランプを使用
• 面取り材：クランプ機構により面取り材の打ち付けを不要に（PERI面取り材対応）
• 耐久性：堅牢なパネル設計で高い再使用回数を実現
• 安全：はしごアクセスと保護ケージ付きの打設用プラットフォーム
