薄型型枠 RAPID

フレームポール用円柱用

概要

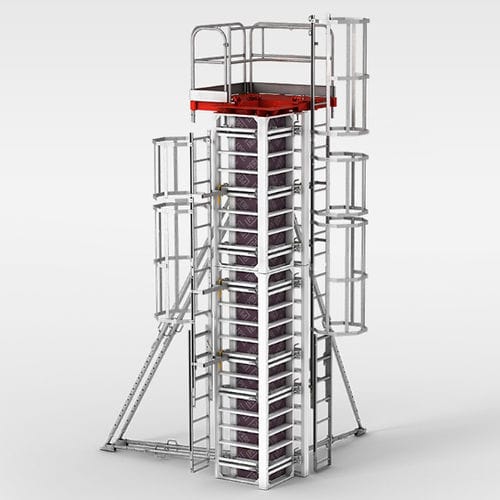

PERI RAPIDは、意匠性の高いコンクリート仕上げおよびシャープエッジの柱断面向けに設計されたクレーン搬送型の柱用型枠システムです。特許取得のクランプ方式により、型枠面材がアルミフレームに固定され、釘やビスの跡を残しません。全面パネルにより高品質なコンクリート打ち放し面が得られます。RAPIDは高いフレッシュコンクリート圧にも対応し、支持支柱や打設プラットフォームを組み付けたままクレーンで移動可能です。

主な特長

• クランプ固定された面材により、釘・ビス・パネル継ぎ目の跡のないコンクリート表面を実現。
• 面材は自由選択可能。フライス加工したパネルでシャープエッジの断面を実現。
• 支持支柱および打設プラットフォームを含む一体構成を単一クレーン荷で移動可能（円形・矩形のバリエーションあり）。
• 軽量なアルミフレームと簡易なクランプ方式により、現場での素早い組立が可能。

適用例
意匠性の高い打ち放しコンクリートが求められる現場やプレキャスト工場の柱施工に適しています。角型・矩形・大断面の柱に対応し、大断面は追加アンカーで対応可能です。

仕様（技術データ）

• システム種別：柱用型枠
• パネル高さ：0.60 m｜2.10 m｜3.00 m
• 対応柱断面：20 cm × 20 cm ～ 60 cm × 60 cm（シャープエッジは最大58 × 58 cm）；大断面：85 × 85 cm ～ 130 × 130 cm
• 対応柱高さ：2.10 m ～ 8.10 m（標準仕様）
• フレッシュコンクリート圧：120 kN/m²
• 材質：アルミニウム
• 面材厚：面取り柱用21 mm、シャープエッジ柱用30 mm
• オプション：打設プラットフォーム、統合型はしご、断面>60×60 cm用DW 15アンカー、BFD調整ロックによるフレーム接続
• サポート・ツール：PERI CAD互換およびPERIのデジタルツール
