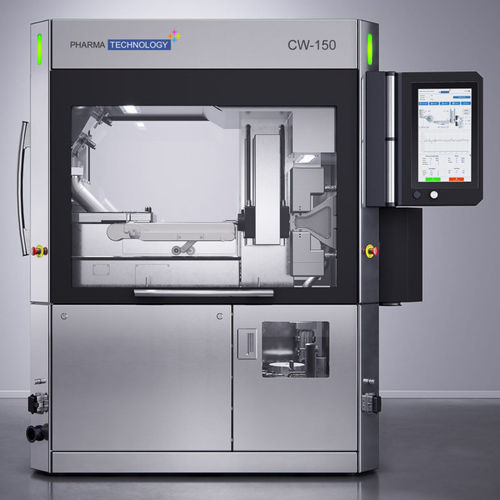

カプセルウェイトチェッカー CW-150

錠剤用製薬産業用オンライン

概要
CW-150は、各錠剤・カプセルの個別重量を測定するために設計された製薬ライン向けのインライン検重量計です。最大150,000個/時で検査を行い、不適合品を排除して100%の重量管理を実現します。OEB3レベルまでの製品の運用に適し、リアルタイム判定（RTD）ワークフローのインライン運用や、バッチの回収検査用のオフライン運用が可能です。

主な利点

• 錠剤・カプセルの100%重量管理
• 精度 ±1 mg（3σ）
• 100%含量均一性（重量）＋API％への拡張が可能
• 最大150,000個/時
• シングルライン構成 — メンテナンス・校正時間の短縮
• フォーマットチェンジが迅速かつ容易
• ≤ OEB3 に対応

搭載技術
CW-150の中核には3Dマイクロ波共振器があり、非接触の電磁的質量測定により超高精度の重量測定を実現します。この手法は高速かつ再現性の高い測定を行い、複数の産業試験キャンペーンおよび再現性試験で厳しい誤差範囲内であることが確認されています。

本体には多重線形回帰に基づく校正プロトコルが組み込まれています。校正参照のため、製品は密閉室に収められた高精度のロードセルへ導かれます。オプションで、この室内に重量・硬度・厚さ・直径を測定する4パラメータテスターを搭載し、従来のサンプリングによるオフラインQCを追加可能です。

ユーザー管理と統合
全ての測定データは高速プロセッサで処理され、CFR21 Part 11準拠のソフトウェアにステップ・バイ・ステップのインターフェースで保存されます。USBエクスポートおよびOPC UA通信に対応し、MESやPATなどの上流／下流設備とのシームレスな統合が可能です。

実用性と適合性
製薬生産での使いやすさを重視して設計されており、さまざまな錠剤・カプセルサイズへのフォーマットチェンジが迅速かつ低コストで行えます。CE指令に準拠し、取扱説明書、安全指示、配線図が付属します。機械構造が簡素化されているため日常的なメンテナンス時間が短く、生産現場での毎日の使用に適しています。

仕様 / 技術データ

• 最大検査速度：150,000個/時
• 製品最小幅：4 mm
• 製品最大幅：24 mm
• 製品最大高さ：9 mm
• 製品最小サイズ：Caps 5
• 製品最大サイズ：Caps 000
• 秤量範囲：200 mg～2000 mg
• 3D質量測定精度：±1 mg（3σ）
• エア排気：HEPAフィルター H13 内蔵
• 必要圧縮空気：最小500 L/min — 最小6 bar
• 騒音レベル：<70 dB(A)
• 電源：380 V 3ph + N + PE
• 周波数：50 Hz / 60 Hz
• 接触部（非金属）：FDA承認
• 製品タイプ：錠剤、カプセル
• 機能：品質管理
• 封じ込めレベル：ダストタイト（気密）
• 適用分野：製造
• 製品シリーズ：Q-Control
