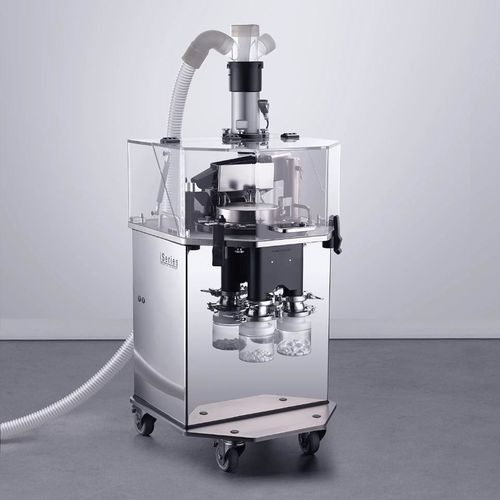

移動力試験機 iTest 4P

硬度重量寸法

概要
iTest（4パラメーター）IPCテスターは、統合プロセス制御（IPC）向けの新世代自動錠剤試験システムです。独立したHMIを備えたスタンドアロン機器として、または上方搬送の錠剤デダスターと組み合わせて使用するよう設計されており、錠剤の重量、厚さ、硬度、長さ/直径の精密測定が可能です。

主な利点

• 重量、厚さ、長さ/直径、硬度のリアルタイム検証
• 粉塵のない真空搬送
• あらゆる打錠機に対応
• 21 CFR Part 11 準拠
• cGMP設計で取り扱い・洗浄が容易
• 製品領域と機械領域の明確な分離
• OEB4までのコンテインメント対応

説明
本錠剤試験装置は、粉塵や破片と生産フローを厳密に分離するよう設計されており、連続製造環境に適しています。錠剤はプレスから直接サンプリングされ、フレキシブルホースを介して真空でテスターへ搬送され、各パラメーターは予めプログラムされたレシピに基づいて検査されます。設計は清掃性と安全な保守を重視しており、製品ゾーンと機械・電気部品の完全な分離を実現しています。製品接触部はすべて工具不要で分解可能で、サービスを簡素化し衛生を確保します。システムはOEB4までのコンテインメントで提供可能です。

特長 / 技術仕様

• 型式 / 商品名: iTest
• 製品シリーズ: iRange
• 製品種別: 錠剤
• 機能: 品質管理
• 適用分野: 研究開発、製造
• 秤量セル: Sartorious WZA224-L
• 秤量単位: 1 mg / 0,1 mg（調整可）
• 秤量範囲: 10 mg - 50 g
• 秤量精度: 安定環境で ± 1 mg
• 厚さ測定 - 駆動: Stepper-Motor; 測定原理: 磁気センサー; 単位: mm (inch); 範囲: 3 - 18 mm; 精度: ± 0,05 mm
• 硬度測定 - 駆動: Stepper-Motor; 測定原理: ひずみ測定ストリップ（DMS）; 測定範囲: 4 - 400 N（拡張 8 - 800 N）; 精度: ± 2 N（800 N時 ± 4 N）
• 直径測定 - 駆動: Stepper-Motor; 測定原理: Stepper-Motor; 単位: mm (inch); 範囲: 3 - 25 mm; 楕円形測定範囲: 5 - 20 mm; 精度: ± 0,1 mm
• 力測定: 荷重測定セル
• 力の単位: N (Kp, Sc)
• 力増加速度: 250 N/s
• 作業速度（圧力顎）: 0,35 mm/s
• 接近・戻り速度（圧力顎）: 8,5 - 17 mm/s 可変
• 最小製品サイズ: Ø 4 mm
• 最大製品サイズ: Ø 25 mm
• コンテインメントレベル: 粉塵密閉 / コンテインド（OEB4まで対応可）
• サンプル搬送: 粉塵密閉真空搬送（オプションでベンチュリ）
• 要求換気量: 120 - 200 m3/h
• 粉塵排気接続: Flex Connect © (Ø56,3 mm)
• 要求圧縮空気: 80 - 350 l/min - 最低 4,5 bar
• 圧縮空気接続: KS4
• 電源: 100～240 VAC ± 10 %
• 周波数: 50 Hz / 60 Hz
• 動作温度: 15 - 25 °C
• 最大相対湿度: 60%
• 接触金属部品: ステンレス鋼 316L; 表面処理されたアルミニウム
• 非金属接触部品: POM C - PU - シリコーン
• 接触部品仕上げ: Ra ≤ 0,8 µm
• フレーム部品: ステンレス鋼 304
• フレーム仕上げ: ミラーポリッシュ
• フレーム車輪付き: 有り
• IQ-OQプロトコル: 利用可能
• 材質証明書: 利用可能
• 梱包: 木箱
• 正味重量: 80 kg
• 床面寸法: 490 mm x 490 mm
• 投入高さ: 1165 mm
