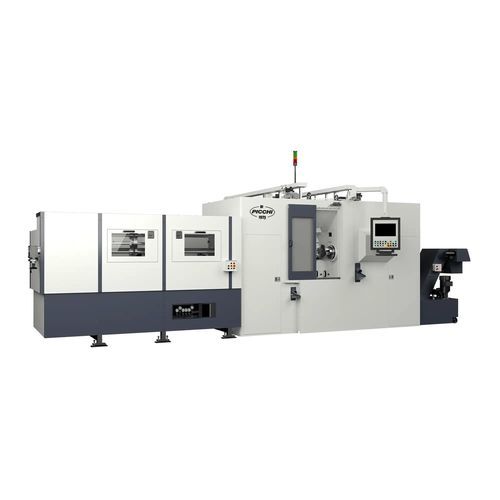

3軸マシニングセンタ T12-U18

横型HSK-63ISO 40

製品概要
Combybar T12-U18 Picchi は、長尺で細長く複雑な断面を持つ棒材の効率的な加工に特化した高生産性のCNC多主軸バー加工センターです。独立工具の採用、統合型バー供給装置、Direct-Drive 回転テーブルにより短サイクルと高い工程再現性を実現します。

製品ファミリー

• Combybar

主な特長

• 長尺・細径部品向けに最適化されたCNC多主軸バー加工センター
• 12ステーション、最大19本の独立主軸
• 3～6 m対応の統合型バー供給装置
• 主軸回転数 8,000 rpm（標準）、オプションで12,000 rpm
• トルクモータ駆動のDirect-Drive 主回転テーブル
• 主軸ごとの独立工具プログラミング
• オプション：油圧的支持（ハイドロスタティック）、HP構成、テレサービス、Industry 4.0接続

用途

• 炭素鋼またはステンレス鋼製の油圧部品および油圧継手
• 空気圧・油圧継手
• 自動車の流体系部品や電気コネクタ

ハイドロスタティック支持と温度制御
オプションのハイドロスタティック支持により、軽合金の加工においてPCDや天然ダイヤモンド工具の使用が可能です。環境温度と機内温度を検知するプローブを備え、温度制御を行い寸法安定性を向上させます。

迅速な段取りと構造的ソリューション
クイックチェンジオプションにより、生産セルの再装備を約5～60分で実施可能です。HP High Performance Low Maintenance ユニットは高剛性と簡易メンテナンスを提供し、Direct-Drive テーブルは複雑形状の加工でサイクルタイムを短縮します。

技術仕様

• メーカー: Picchi
• 型式: T12-U18
• シリーズ: Combybar
• 製品種別: CNC 多主軸バー加工センター
• ステーション数: 12
• 主軸数: 19
• 最大ワーク寸法: Φ45 x L160 mm
• 主軸出力: 9 kW (S1) / 13.5 kW (S6)
• 最大主軸回転数: 8,000 rpm (オプション 12,000 rpm)
• バー供給装置: 統合、3–6 m 対応
• 制御軸数: 33
• 工具内給油圧: 50 Bar
• 主回転テーブル: トルクモータ (Direct-Drive)
• 工具取付インターフェース: ISO40 (オプション HSK63 または ABS40)
• プログラミング: User Friendly Picchi インターフェース、主軸ごとの独立プログラミング
• オプション: ハイドロスタティック支持、HP構成、テレサービス、Industry 4.0 対応
