黄銅切削加工 T5-U4

アルミニウム工具用金属製作用

製品概要

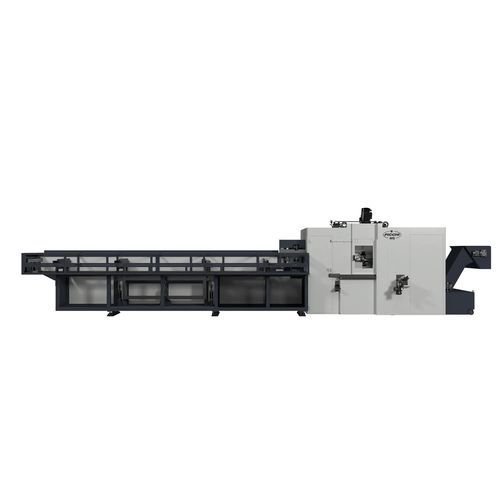

Combybar T5-U4は、押出し材（バー）から複雑形状の部品を製作するためのCNCバー加工センターです。Combybarシリーズに属し、自動バー供給と連続生産に対応する産業用構成です。

主な特徴

• 5ステーション構成
• 主軸回転数最大18,000回転/分
• 最大6 mまで対応する段階式統合バー供給装置
• 統合CNCバー切断機および部品分離装置
• 自動部品排出およびマーキング機能
• 工具内部給油（クーラントスルーツール）対応
• 多結晶ダイヤおよび天然ダイヤ工具に対応
• オプション：軽合金向け油圧支持、クイックツールチェンジ、工具摩耗管理、HPユニット
• テレサービスとIndustry 4.0接続対応

典型的な用途

• 真鍮およびアルミニウムのバー材加工
• 押出しバーからの複雑なプロファイルおよび旋削部品の量産
• 自動バー搬送を伴う大量・ロット生産
• 遠隔監視を必要とする統合生産ライン

技術仕様

• シリーズ：Combybar
• 型式：T5-U4
• ステーション数：5
• 最大バー長（供給装置）：最大6 m
• 主軸回転数：18,000回転/分
• 加工センター：4 × 3軸 CLE 100*100*100/ABS40
• 主軸ノーズオプション：ABS40（標準）、HSK40、HSK63、ISO40（オプション）
• 工具：多結晶または天然ダイヤ工具
• 材料：主に真鍮とアルミニウム
• 冷却：工具内給油方式
• インターフェース：Picchi User Friendly インターフェース、従属スピンドルのCNCプログラミング
• サービス/オプション：テレサービス、Industry 4.0統合、油圧支持、クイックツールチェンジ
