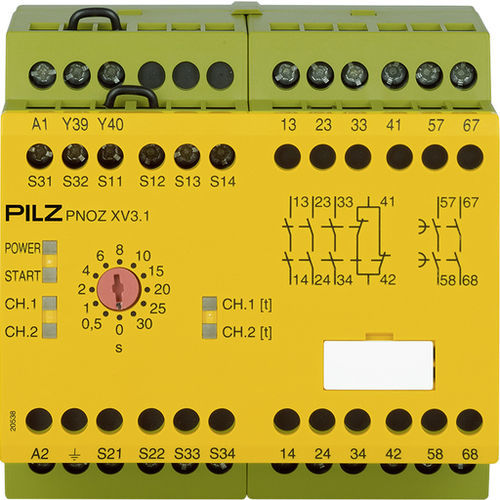

緊急停止用安全リレー PNOZ XV3.1

DCAC結合

安全リレー (スタンドアロン)、入力: 1/2チャンネル配線 (短絡検出有／無)、出力: 3 N/O、1 N/C、2 N/O t-d、UB = 24～240 V AC/DC、幅: 90 mm、スクリュー式端子付属、非常停止の監視、 安全扉、2つのスイッチオフディレー接点、解除時間12レベル (0.1～30秒)。 一般的なデータ 認証 - CCC CE cULus Listed TÜV EAC (ユーラシア) 技術データ 電気データ 供給電圧 (V) - 24 - 240 V 電源電圧U1のタイプ - AC/DC AC消費電力 - 8.5 VA DC消費電力 - 5 W 入力 入力点数 - 2 半導体出力 半導体出力数 - 0 リレー出力 使用カテゴリAC/DC1 - EN 60947-4-1 安全コントローラ電圧AC1 - 240 V 安全コントローラ最大電流AC1 - 8 A 安全コントローラ電圧DC1 - 24 V 安全コントローラ最大電流DC1 - 8 A 使用カテゴリAC15/DC13 - EN 60947-5-1 安全コントローラ電圧AC15 - 230 V 安全コントローラ最大電流AC15 - 5 A 安全コントローラ電圧DC13 - 24 V 安全接点: ULのAC - 240 VAC G. P. 安全接点: パイロット負荷 - C300、R300 リレー接点の材質 - AgSnO2 リレーの追加の接点詳細 - +0.2 µm Au 環境データ 周囲環境条件... - EN 60068-2-78 使用周囲温度 - -10 - 55 °C 相対湿度・温度 - 相対湿度93 %40 °C 結露耐性 - 許可されていない EMC試験の適用規格～ - EN 60947-5-1 EN 61000-6-2 EN 61326-3-1 EN 61000-6-4 耐震性を指定する規格 ... - EN 60068-2-6 空間距離と沿面距離 - EN 60947-1 過電圧カテゴリ - III / II 汚染度 - 2 保護構造、取り付け - 保護構造、ハウジング - 端子の保護構造 - 時代 設定可能な時間 - 6 s 20 s 30 s 4 s 15 s 25 s 0.1 s 1 s 2 s 0.5 s 10 s 8 s 遅延時間Tvの許容誤差 - -15 %/+15 % +50 ms 繰返し精度 - 2% 機械的データ 取り付け位置 - 任意
