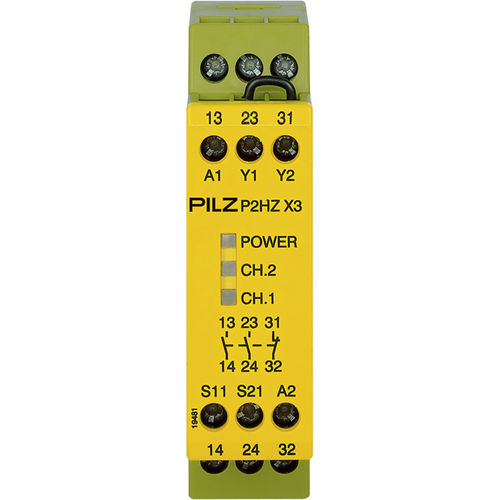

安全リレー (スタンドアロン)、入力: 押しボタンごとに1 N/O、1 N/C、 出力: 2 N/O、1 N/C、UB 24 V DC、幅: 22.5 mm、スクリュー式端子 付属、両手操作制御リレー、両手操作押しボタンによる 同期監視。
一般的なデータ
認証 - CCC
CE
cULus Listed
TÜV
EAC (ユーラシア)
技術データ
電気データ
供給電圧 (V) - 24 V
電源電圧U1のタイプ - DC
DC消費電力 - 2.5 W
サーキットブレーカ最大電流値 - 最大導体接続線径
両手操作用装置の適用規格 - EN 574
両手操作用装置のタイプ - III C
入力
入力点数 - 2
半導体出力
半導体出力数 - 0
リレー出力
使用カテゴリAC/DC1 - EN 60947-4-1
安全コントローラ電圧AC1 - 240 V
安全コントローラ最大電流AC1 - 5 A
安全コントローラ電圧DC1 - 24 V
安全コントローラ最大電流DC1 - 5 A
使用カテゴリAC15/DC13 - EN 60947-5-1
安全コントローラ電圧AC15 - 230 V
安全コントローラ最大電流AC15 - 2.5 A
安全コントローラ電圧DC13 - 24 V
安全接点: ULのAC - 240 VAC G. P.
安全接点: パイロット負荷 - B300、R300
リレー接点の材質 - AgSnO2
リレーの追加の接点詳細 - +0.2 µm Au
環境データ
周囲環境条件... - EN 60068-2-78
使用周囲温度 - -25 - 55 °C
相対湿度・温度 - 相対湿度93 %40 °C
結露耐性 - 許可されていない
EMC試験の適用規格~ - EN 60947-5-1
EN 61000-6-2
耐震性を指定する規格 ... - EN 60068-2-6
空間距離と沿面距離 - EN 60947-1
