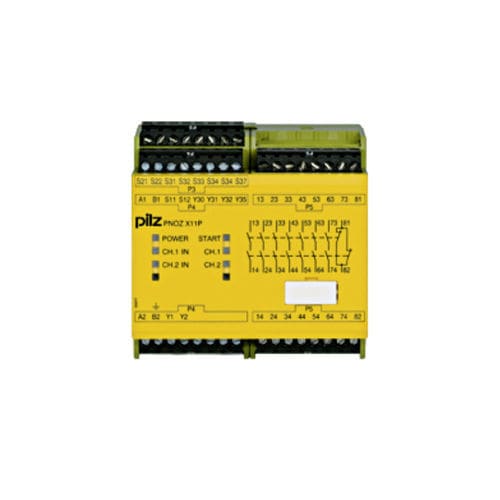

安全リレー (スタンドアロン)、入力: 1/2チャンネル配線 (短絡検出有/無)、出力: 7 N/O、1 N/C、2 SC、 自動/手動/モニタリングスタート、スタートアップテスト、UB 230~240 V AC/24 V DC、幅: 90 mm、スクリュー式プラグイン端子、 非常停止、安全扉、フィードバックの監視。
一般的なデータ
認証 - CCC
CE
cULus Listed
EAC (ユーラシア)
TÜV
技術データ
電気データ
供給電圧 (V) - 230 - 240 V
電源電圧U1のタイプ - AC
供給電圧2 (V) - 24 V
電源電圧U2のタイプ - DC
AC消費電力 - 9 VA
U2の許容電圧範囲 -
Entradas
入力点数 - 2
Saídas de semicondutores
DC半導体外部電圧の許容電圧範囲 - -20 %/+20 %
半導体出力数 - 2
EN 60947-1の要件 - DC-12
Saídas de relé
リレー接点の材質 - AgSnO2
安全コントローラ電圧AC1 - 240 V
安全コントローラ電圧DC13 - 24 V
使用カテゴリAC/DC1 - EN 60947-4-1
安全コントローラ電圧DC1 - 24 V
リレーの追加の接点詳細 - +0.2 µm Au
安全コントローラ電圧AC15 - 230 V
安全コントローラ最大電流AC15 - 5 A
安全コントローラ最大電流AC1 - 8 A
安全接点: ULのAC - 240 VAC G. P.
安全コントローラ最大電流DC1 - 8 A
使用カテゴリAC15/DC13 - EN 60947-5-1
安全接点: パイロット負荷 - B300、R300
Dados ambientais
端子の保護構造 -
相対湿度・温度 - 相対湿度93 %40 °C
空間距離と沿面距離 - EN 60947-1
結露耐性 - 許可されていない
保護構造、取り付け -
過電圧カテゴリ - III / II
保護構造、ハウジング -
周囲環境条件... - EN 60068-2-78
汚染度 - 2
EMC試験の適用規格~ - EN 60947-5-1
EN 61000-6-2
