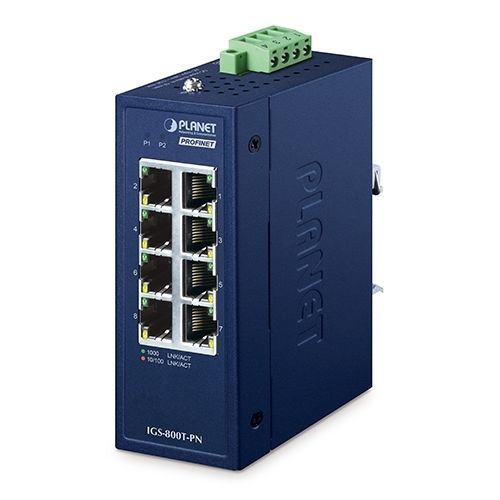

非管理型イーサネットスイッチ IGS-800T-PN

8 ポートギガビットイーサネットProfiNet

より実用的で便利なコンパクトサイズ産業用途に適したコンパクトな産業用8ポート10/100/1000T PROFINETスイッチPLANET IGS-800T-PNは、8個の1000Mbpsオートネゴシエーションポート、IP30準拠の堅牢かつコンパクトな筐体、幅広い冗長電源システム（DC9～48VまたはAC24V）を備えています。IIoT（産業用モノのインターネット）インフラストラクチャーのトレンドが成長し続ける中、IGS-800T-PNはプラグアンドプレイ機能により産業用ネットワークの導入を簡素化するよう設計されています。IGS-800T-PNは、安定した信頼性の高い高速データおよび電力伝送を提供するだけでなく、インテリジェント・システムのシームレスな統合を可能にすることで、AIoT（モノの人工知能）のビジョンにも合致しています。IGS-800T-PNは、PROFINETコンフォーマンス・クラスA（CC-A）をサポートするよう特別に設計されており、オートメーション・ネットワークにおける信頼性の高いリアルタイムのイーサネット通信を産業用ユーザーに提供し、ファクトリーオートメーションおよび制御アプリケーションでの使用に最適です。PROFINETトラフィックを認識し、より高い配信優先度を割り当てる拡張機能を備えています。IGS-800T-PNは、PROFINETパケットを検出すると、他のイーサネット・トラフィックを処理する前に、パケットを最初に転送します。この機能により、IGS-800T-PNは、高速で効率的なPROFINET通信を保証する理想的な産業用アンマネージド・スイッチとなります。ESG原則に対応する低消費電力IGS-800T-PNは、環境・社会・ガバナンス（ESG）原則に対応する先進のグリーン・ネットワーキング技術を採用し、リンクオンケーブル長の省電力機能とリンクダウン省電力機能を提供します。これらの特徴により、IGS-800T-PNは全負荷動作時でも極めて低い消費電力を維持し、優れたパフォーマンスを発揮しながら効果的にエネルギーを節約します。オートパワーセービングとIEEE 802.3az Energy Efficient Ethernet (EEE)プロトコルにより、IGS-800T-PNはケーブルリンクの状態とネットワークトラフィックを自動的に検出し、それに応じて消費電力を調整します。高可用性ネットワークシステムのためのデュアル電源入力IGS-800T-PNは、システムの信頼性とアップタイムを向上させるために、お客様のオートメーションネットワークに組み込まれた幅広い電圧（DC9V～48VまたはAC24V）の強力なデュアル電源入力システムを備えています。以下の例では、電源1が機能しなくなった場合、ハードウェアフェイルオーバー機能が自動的に起動し、IGS-800T-PNに電源2を介して電源を供給し続けます。8個の10/100/1000Mbpsギガビットイーサネットポートはノンブロッキングスイッチファブリックを提供し、16Gbpsのワイヤースピードスループットと4K MACアドレステーブルにより、IGS-800T-PNはパケットロスのリスクなしにワイヤースピードパケット転送を実行できます。プラグアンドプレイIGS-800T-PNのRJ45銅線インターフェースはすべて10/100/1000Mbpsオートネゴシエーションをサポートし、RJ45カテゴリー6、5または5eケーブルによる最適な速度検出を実現します。標準の自動MDI/MDI-Xサポートは、特別なストレートスルーまたはクロスオーバーケーブルを必要とせずに、あらゆるイーサネットデバイスへの接続タイプを検出することができます。限られたスペースでの柔軟で簡単な設置コンパクトサイズのIGS-800T-PNは、壁囲いのような狭い環境に設置できるように特別に設計されています。オートメーション・ネットワークに最適化された産業用PROFINETスイッチPLANET IGS-800T-PNは、産業オートメーション環境における高信頼性通信のために設計されています。PROFINETトラフィックをインテリジェントに優先順位付けし、時間に敏感な制御信号を最小限の遅延で確実に配信するため、PLC、HMI、センサー、データ収集システム間の使用に最適です。PTCPフィルタリングと強化されたQoS処理で構築され、自動化プロセス全体の通信精度を維持するのに役立ちます。IGS-800T-PNは、デュアル電源入力とプラグアンドプレイ設置により、安定したリアルタイムのネットワークパフォーマンスを必要とするスマート工場やIIoTインフラ向けの堅牢なソリューションです。物理ポート8ポート10/100/1000BASE-T RJ45（自動MDI/MDI-X機能付き）レイヤ2機能IEEE 802.3 10BASE-T、IEEE 802.3u 100BASE-TX、IEEE 802.3ab1000BASE-Tイーサネットに準拠。3ab 1000BASE-Tイーサネット標準オートネゴシエーションおよび10/100Mbps半二重/全二重および1000Mbps全二重をサポート背圧（半二重）およびIEEE 802.3x休止フレームフロー制御（全二重）でパケット損失を防止高性能ストア＆フォワードアーキテクチャ、ブロードキャストストーム制御およびrunt/CRCフィルタリングにより、誤ったパケットを排除してネットワーク帯域幅を最適化スイッチングファブリック：16Gbps統合アドレスルックアップエンジン、4K絶対MACアドレスをサポート最大9Kバイトのジャンボフレームをサポート自動MACアドレス学習とエージングCSMA/CDプロトコルをサポートPROFINETコンフォーマンスクラスASに準拠PROFINETネットワーク上の信頼性の高い通信のためのPROFINET PTCPフィルタをサポートQoSIndustrial Case and InstallationIP30定格のコンパクトな金属筐体DINレールおよび壁掛け設置の両方をサポート9~48V DCリダンダント電源入力、逆極性保護付き；マスタおよびスレーブ電源接続用着脱式端子台付きAC24V電源入力対応DC6000VイーサネットESD保護対応動作温度範囲： -40～75°CD産業環境での自由落下、衝撃、振動に耐える設計技術仕様銅製ポート：8 x 10/100/1000BASE-T RJ45 TP自動MDI/MDI-X、自動ネゴシエーションコネクタ：リムーバブル4ピン端子台（電源1用ピン1/2、電源2用ピン3/4）ESD保護：6KVEFT保護：6KVPower要件：極性反転保護機能を備えた9〜48V DC冗長電源、24V AC電源サポート消費電力/散逸：システムオン：最大。 0.48ワット/1.6BTU；イーサネット・フルロード：最大。 2.88ワット/9.8BTU設置：DINレールキットおよびウォールマウントイヤーエンクロージャー：IP30メタルケース外形寸法（幅×奥行×高さ）：41×70×115mm重量：305gLED：システムおよび電源用LED×2（緑：DC電源1/2）、各カッパーポート用LED×2（緑：1000Mbps LNK/ACT、アンバー：10/100Mbps LNK/ACT）スイッチ処理スキーム：ストア・アンド・フォワードアドレステーブル：4Kエントリバッファメモリ：4Kエントリ4Kエントリバッファメモリ：4Mビットオンチップバッファメモリフロー制御：半二重のための背圧、全二重のためのIEEE 802.3x休止フレームスイッチファブリック：16Gbpsスループット（パケット/秒）： 11.9Mpps@64bytesジャンボ・フレーム：9Kバイトネットワークケーブル：10/100/1000BASE-T Cat.3, 4, 5, 5e, 6 UTPケーブル（最大100m）; EIA/TIA-568 100Ω STP（最大100m）PROFINETサポート：適合クラスA（CC-A）、PTCPフィルター、QoS優先順位付け規格準拠：IEEE 802.3イーサネット、IEEE 802.3u高速イーサネット、IEEE 802.3abギガビットイーサネット、IEEE 802.3x全二重フロー制御、IEEE 802.3azエネルギー効率イーサネット、IEEE 802.1pサービスクラス、PROFINETプロトコル規制準拠：FCCパート15クラスA、CES安定性テスト：IEC 60068-2-32（自由落下）、IEC 60068-2-27（衝撃）、IEC 60068-2-6（振動）PROFINET適合クラス：適合クラスAT温度：湿度：動作時5~90%、保管時5~90%（結露しないこと）
