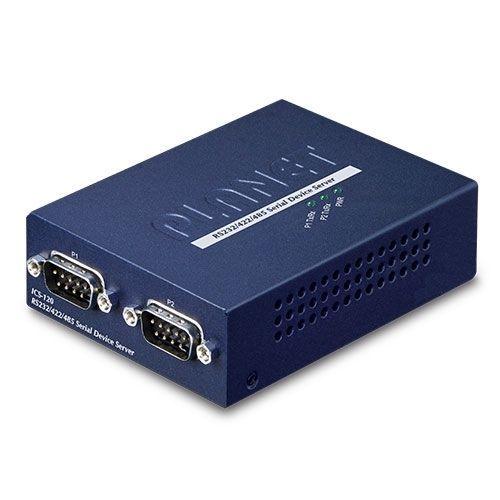

Modbus周辺機器のサーバー ICS-120

RS-485RS-422RS232

RS232/422/485シリアル-イーサネットアプリケーションPLANET ICS-120シリアルデバイスサーバーは、2つのシリアルRS232/RS422/RS485通信インターフェースを高速イーサネットネットワーキングに変換し、ネットワーク距離を効率的かつ安価に拡張するために特別に設計されています。ICS-120には10/100BASE-TX RJ45ポートが1つあり、接続されたシリアル機器をIPベースにし、すぐにTCP/IPネットワークにも接続できます。ICS-120は、ユーザーやシステムインテグレーターにとって、既存のシリアル機器やソフトウェアシステムを交換することなく、シリアル機器をイーサネットネットワークに素早く変換できる、時間節約とコスト効果の高いソリューションです。リモート管理ICS-120は、シリアルからイーサネットへの簡単な接続とTCP/IPネットワークへの接続を提供するため、リモートネットワークシステムは、Web、telnet、VCOM管理インターフェイスを介して効率的に管理できます。アラームまたはIPアドレス接続のためのアプリケーションとシリアルの両方の操作モードをサポートしており、管理者はケーブルやデバイスを目視することなく、ネットワークの問題を検出し、場所を特定する時間を節約できます。大規模なネットワーク環境にも対応できるよう、複数の接続オプションが用意されています。アプリケーションアクセス制御システム - 従来のシステムアプリケーション：ICS-120シリアルデバイスサーバーを適用することにより、アクセスコントロールマシンはイーサネットインターフェースを介してネットワークを長距離に拡張することができます。また、xDSLルーターに接続してインターネットに接続することもでき、インターネット経由でアクセスコントロールの設定や監視を行うことができます：ICS-120をTCPサーバーモードに設定し、PLCに接続することができます。RTUデータ収集 - UDPモード：RTU（リモートターミナルユニット）と接続し、波動、信号、電力利用などのデータを収集・監視します。ICS-120を使用してUDPモードを設定し、ファーストイーサネット経由でローカルサーバーに、またはインターネット経由でリモートサーバーに自動的にデータを送信できます。監視モーションコントロール - ペア接続モード：光ファイバーパッチコードによるペア接続モードにより、ICS-120はRS232、RS422、RS485インターフェイスを介して配置されたデバイスの距離を延長することができ、監視センターからのデバイスのリモート管理をより簡単かつ効率的にします。主な特長RS232、2線式RS485、4線式RS485、RS422操作をサポートする2つのDB9インターフェース最大921600bpsの非同期シリアルデータレートデータモードには、VCOM、RFC2217、TCPサーバー、TCPクライアント、UDP、リモートペアリング、Modbusコンバーターサーバー/クライアント、シリアルTelnetモードが含まれます1ポート10/100BASE-TX RJ45、オートMDI/MDI-X機能IPv4およびIPv6デュアルスタック管理リモート管理インターフェース：IPベースのWeb管理、Telnetコンソール管理、WindowsベースのVCOMユーティリティは、検索、監視、および構成設定をサポートIP NTP（Network Time Protocol）標準TCP/IPインターフェースと多彩な操作モードソフトウェアプロトコルは、ICMP、TCP/IP、UDP、HTTPサーバー、DHCPクライアント、Telnetサーバー/クライアントをサポート管理インターフェースを介して選択したシリアル操作モードネットワーク経由で2つのシリアルデバイスを接続するためのペア接続モードTCPクライアントモードとして最大4つのホストにアクセス可能HTTPプロトコルを介したファームウェアアップグレード不正ユーザーを防止するアクセス可能なIPセキュリティ制御イベント通知：リモートsyslogサーバー、SNMPトラップIPアドレス割り当てのためのDHCPクライアントPLANETスマートディスカバリーユーティリティは、ネットワーク上のクライアントデバイスを自動的に検出しますケースと設置簡単な設置のためのコンパクトサイズStandalone -- 壁掛けまたはDINレール取り付け可能（オプションのアクセサリー）外部電源アダプターDC5V、最大2Aをサポート6000 VDCイーサネットESD保護-10～60℃動作温度ネットワーク診断のための広範なLEDインジケータをサポート工場出荷時のデフォルトにリセットするためのリセットボタン仕様シリアルポート：2 x DB9オスシリアル規格：RS232/RS422/4線式RS485/2線式RS485Baud Rate（データレート）：921KbpsDataビットに50bps：5、6、7、8ストップビット：1、1.5、2パリティタイプ：奇数、偶数、なし、スペース、マークフロー制御：RTS/CTSおよびDTR/DSR（RS232のみ）、XON/XOFFSignals：RS232：RS232：TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND；RS422：Tx+、Tx-、Rx+、Rx-、GND；4線式RS485：Tx+、Tx-、Rx+、Rx-、GND；2線式RS485：データA（+）、データB（-）、GNDEthernetポート：1 x RJ45標準：10/100BASE-TX距離：100mESD保護：6KVDimensions (W x D x H): 94 x 70.3 x 26.2mmWeight: 189gLED インジケータ：システム：リンク、TPポート：リンク/アクティブ; シリアルポート：アクティブ電源要件：外部電源アダプターDC5V、最大2A： 5.5ワット（最大）エンクロージャ：金属設置：スタンドアロン、ウォールマウント、DINレールキット（オプション）リセットボタン：< 5秒：システム再起動; > 5秒：工場出荷時デフォルト管理インターフェイス：ウェブ管理、Telnetコンソール管理、WindowsベースのVCOMユーティリティ管理、SNMPv1、v2c / SNMPトラップ、UNI-NMSモニタリング、PLANET Smart Discovery UtilityIPバージョン：IPv4およびIPv6動作モード：TCPサーバー/TCPクライアント、UDPクライアント、バーチャルCOM、RFC2217、Telnetサーバー、ペア接続 - リモート（スレーブ）、ペア接続 - ローカル（マスター）、Modbusコンバーターサーバー/クライアントVirtual COMユーティリティプラットフォームサポート：Windowsベースのみ (XP, Server 2003, 7, Server 2008, 8, Server 2012, 10)障害アラーム：記録：システムログ/ SNMPトラップ時間: NTPSecurity：アクセス可能IP（ホワイトリスト）SNMP：SNMP v1およびv2c規制準拠：FCCパート15クラスA、CE認証クラスA規格：IEEE 802.3 10BASE-T、IEEE 802.3u 100BASE-TX、RFC 768 UDP、RFC 793 TFTP、RFC 791 IP、RFC 792 ICMP、RFC 854 Telnet、RFC 958 NTP、RFC 1908 SNMPv2c、RFC 2068 HTTP、RFC 4443 ICMPv6、EIA/TIA RS232/422/485規制承認：RoHS動作温度：-10～60℃保存温度：-10～70℃湿度：5～95％（結露しないこと）
