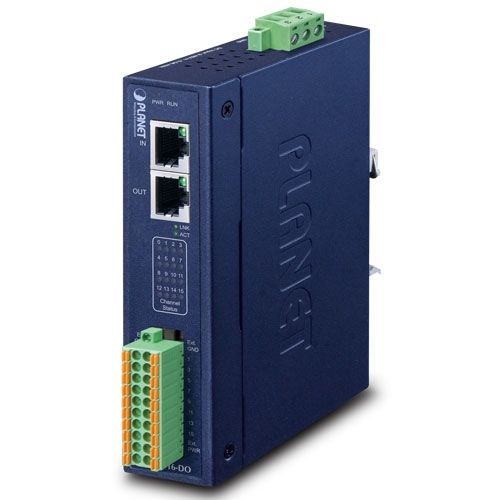

デジタル入出モジュール IECS-1116-DO

EtherCATRJ4516チャンネル

EtherCATPLANETでデジタルトランスフォーメーションを推進 IECS-1116-DOは、今日の分散型産業アプリケーション向けのEtherCATプロトコルを搭載した産業用EtherCATスレーブI/Oモジュールです。IECS-1116-DOは、高密度のデジタル出力チャネルを提供し、3750 VDC絶縁で保護されています。コンパクトなサイズとDINレールマウントにより、キャビネットへの設置が容易です。柔軟な設置IECS-1116-DOは、理想的な高速分散システムソリューションで、迅速な設置、リアルタイムの接続状態監視、作業効率を向上させる幅広い電源入力と動作温度を提供し、過酷な環境に適しています。また、10/100BASE-TX RJ45ポートを2つ備えています。EtherCAT技術により、ライン、バス、ツリー、スターなどのトポロジーの種類に制限されることなく、最大65,535台のデバイスのネットワークをサポートすることができます。同期EtherCATスレーブは、一定の周期（サイクル）で計算やデータコピーのタスクを周期的に実行する電子デバイスです。EtherCATスレーブの動作周期（例えば、数µsから数msの範囲）は様々なソースから得ることができます。EtherCATノードは離脱フレームと復帰フレームの時間差を測定できます。便利で信頼性の高い電源システムIECS-1116-DOは、電源取り付け用のネジ付き3ピンDC電源入力コネクタを1つ備えています。電源磁気保護設計により、間違った配線によるデバイスの焼損を避けることができます。さらに、世界的な高可用性アプリケーションのために、幅広い電圧（9～48V DC）の統合電源も備えています。環境保護設計IP40の金属製工業用ケースにより、IECS-1116-DOは、工場フロアや空調設備のない縁石側の交通管制キャビネットで通常見られる電磁干渉や激しい電気サージに対して高いレベルの耐性を提供します。また、冷却ファンが不要な換気構造を採用しているため、動作音が静かです。ファクトリーオートメーション用産業グレードEtherCATスレーブモジュールIECS-1116-DOは、分散型産業アプリケーション用の絶縁型16チャネル出力を備えたEtherCATスレーブI/Oモジュールです。各モジュールは、高密度I/O (最大16点)と強力な機能をコンパクトなサイズに装備しています。DINレール設計とEtherCAT技術によるデイジーチェーン配線により、現場でのモジュールの設置が容易です。さらに、IECS-1116-DOはIECS-1116-DIとの幅広いI/Oの組み合わせを提供することができます。標準ESIファイルにより、ユーザーはいつでも高速EtherCATベースのアプリケーションに適したI/Oモジュールを見つけることができます。内蔵絶縁型16デジタル出力2 RJ45バスインターフェイス入力ステータス用LEDインジケータ着脱可能な端子台コネクタ9～48V DCの広い入力電圧範囲と高出力電流 (700 mA/ch)EtherCAT分散クロック (DC) モードとSyncManagerモードをサポートEtherCATコンフォーマンステストツール検証済みデジタル出力チャンネル16出力タイプオープンコレクタ (シンク)負荷電圧3.5～50VMax.負荷電流700mA/チャンネル光絶縁3750VDCC通信インターフェイスコネクタRJ45ポート×2プロトコルEtherCAT局間距離最大100m（100BASE-TX）、最大100m（100BASE-TX）、最大100m（100BASE-TX）、最大100m（100BASE-TX）。100m（100BASE-TX）データ転送媒体Ethernet/EtherCATケーブル（最低cat5）、シールド電源入力電圧範囲9～48V DC消費電力最大4W機械寸法（W×D×H）32×87.8×135mm設置方法DINレールおよび壁面取り付けケース材質IP40金属環境動作温度-40～75℃保管温度-40～75℃相対湿度5～95％（結露しないこと）注文情報：IECS-1116-DO - 産業用EtherCATスレーブI/Oモジュール絶縁16チャンネルデジタル出力付き
