連続塗工機 Pi111 PLUS G3

高性能多層

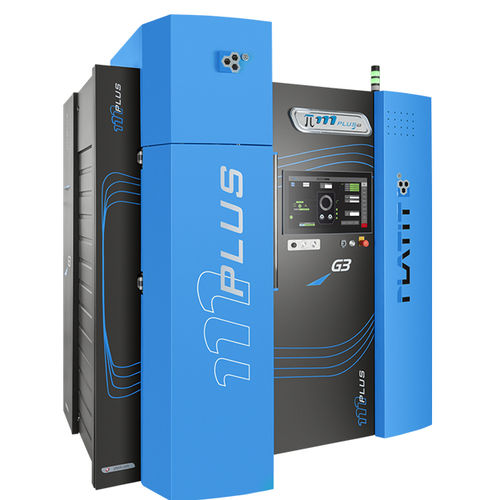

Pi111 スマートスピードユニット Pi111 PLUS G3は、第3世代の小型PVDコーティング装置です。その主な特徴は、高速サイクルタイムと使い勝手の良さ、そしてお求めやすい価格にあります。2つの回転カソードを備えたこの装置は、高品質のPLATITシグネチャーコーティングを成膜します。コーティングの世界への参入をお考えのお客様には理想的な選択です。 適用された技術 アーク蒸着用LARC® PLUS（LAteral Rotating PLUSカソード）2枚組 LARC®と比較したLARC® PLUSの利点 ターゲット利用率の向上（最大30 磁界システムを強化し、蒸着率を向上 素早いカソード交換 エッチング技術を応用しています。 LGD® (Lateral Glow Discharge) アルゴンによるプラズマエッチング、グロー放電 金属イオンエッチング（Ti、Cr 荷重とサイクルタイム 最大塗布量: ø 353 x H 498 [mm] 定義されたコーティング厚さでの最大コーティング高さ414 mm 最大荷重160kg 4～5バッチ/日※用。 シャンク工具（2μm）：φ10×70（mm）、288本、-4.5h インサート（3μm）：φ/□20/14×6[mm]、1680個、-5.5h ホブ（4μm）：φ80×180[mm]、8個、-7.0h ホブ（4μm）：φ75×180[mm]、20個、-7.0h * 生産環境における典型的なコーティングミックスの平均サイクルタイム。 モジュラーカルーセルシステムデュアルローテーションキッカーカルーセルまたはトリプルローテーションギアボックスシステム ソフトウェアのこと。 シンプルな使用方法とメンテナンス プラチットのスマートソフトウェア（PC・PLCシステム タッチスクリーンを備えた近代的な制御システム プロセスパラメータとフローのデータ記録とリアルタイム表示 手動・自動プロセス制御 遠隔診断とメンテナンス 機械寸法 フットプリント幅2000×奥行1550×高さ2250 [mm]
