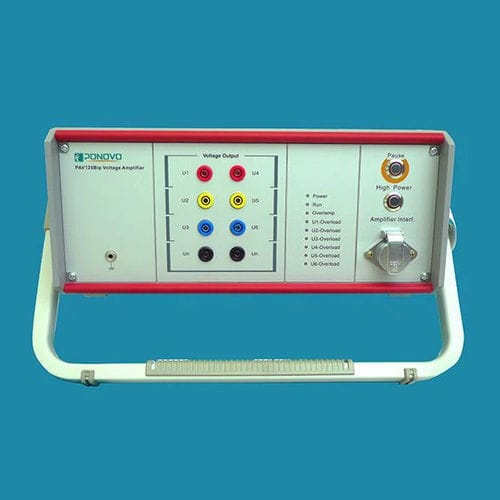

パワーアンプ PAV120Bip

電圧差動リニア

PAV120Bipは、電力系統シミュレーションの研究開発用に特別に設計されたポータブルタイプのパワーアンプです。様々な容量性負荷や誘導性負荷を含むシミュレーション実験に適応できるよう、リニアタイプのアンプ設計になっています。最大6相の電圧出力があります。最大出力は60VAです。 電圧 6×0 ~ 120V RMS 最大出力出力電力 >60VA（120V出力） 入力信号 0~5V RMS(±7.07/16Vpek) 電圧精度 <0.1%(5V-120V) 電圧典型的な正確さ < 0.05% 差動入力インピーダンス 20kオーム 利得 25V/V 高調波歪率 ≤0.1% 直線性 ≤0.1% 位相精度 0.2° 周波数範囲 DC-5kHz±1dB ステップ応答 < 20μs 入出力ディレイ < 20us 電源 単相110Vまたは220V AC シャーシ 3U
