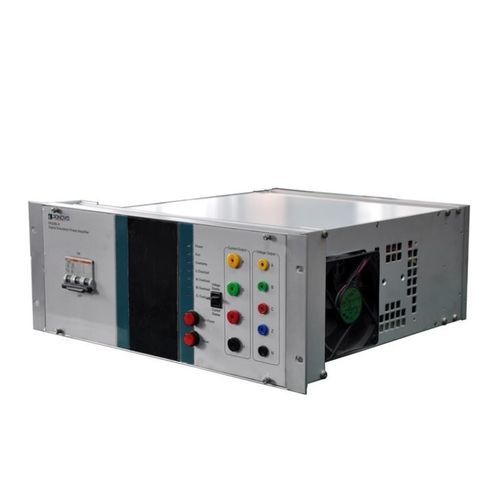

パワーアンプ PA30Bi-H

電流電圧差動

PA30Bi-Hは、最大実効値相電流30A、最大出力電力450VAの3相電流、最大実効値相電圧250V、最大出力電力75VAの4相電圧を出力できるパネルマウント型パワーアンプモデルです。ハードウェア・イン・ザ・ループ・シミュレーションを行いながら、他のアンプモデルと一緒にキャビネットに設置することで、HILやPHILアプリケーション用のRTDSや他の機器と一緒に複雑なシミュレーション・システムを構成することができます。 最大出力出力電力 450VA(30A出力) 入力信号 0~7V RMS(± 10Vpek) 電流精度 0.2%(0.5A-30A) 現在の典型的な正確さ < 0.1% 差動入力インピーダンス 20kオーム 利得 4A/V 高調波歪率 ≤ 0.2% 直線性 ≤0 .2% 位相精度 0.2° ステップ応答 < 20μs 入出力ディレイ < 2 0us 最大出力出力電力 75VA(250V出力) 入力信号 0~7V RMS(± 10Vpek) 電圧精度 0.2%(5V-250V) 電圧標準精度 < 0.1%
