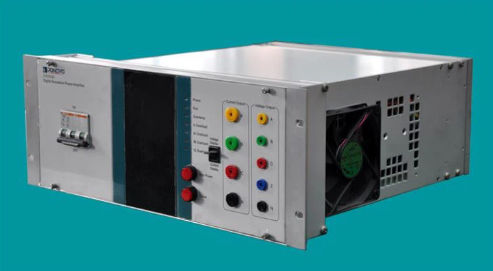

研究用シミュレータ PA60Bi

周波数精密PHIL グリッド

PA60Biはパネルマウント型パワーアンプで、3相電流、最大実効値60A、最大出力電力800VA、4相電圧、最大実効値120V、最大出力電力60VAを出力できます。ハードウェアインザループテストを実施することができ、他のアンプモデルと組み合わせて、RTDS、OPAL-RT、NIなどのシミュレータをサポートする包括的なシミュレーションシステムを構成し、様々なシミュレーション実験を確定することができます。 入力信号 0~7V RMS(± 10Vpek) 電流精度 0.2%(0.5A-60A) 現在の典型的な正確さ < 0.1% 差動入力インピーダンス 20kオーム 利得 8A/V 高調波歪み率 ≤0.2% 直線性 ≤0.2% 位相精度 0.2° 周波数範囲 DC-5kHz±1dB ステップ応答 < 20μs 入出力ディレイ < 20μs 電圧 4×0 ~ 120V RMS 最大出力電力 60VA（120V出力） 入力信号 0~7V RMS(± 10Vpek) 電圧精度 0.1%(5V-120V) 電圧標準精度 < 0.05% 差動入力インピーダンス 20kオーム 利得 20V/V 筐体 4U 19インチ
