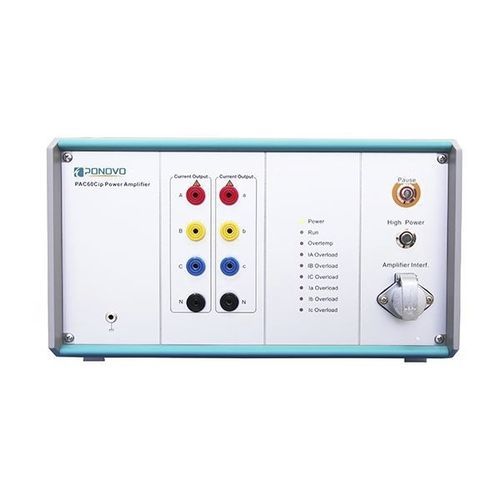

研究用シミュレータ PAC60Cip

周波数精密PHIL グリッド

PAC60Cipは、6チャンネルの電流出力を持つ従来のポータブルリニアパワーアンプモデルです。出力は6*30A/210VAで、この電流増幅器はPAC60Ciと似ていますが、出力が低く、重量も軽くなっています。 PAC60Cipは、電力系統シミュレーションの研究開発用に特別に設計されています。リニアパワーアンプの高出力と大電流出力の精度の問題を解決します。様々な容量性負荷と誘導性負荷に適応し、様々な種類のHIL(Hardware-in-Loop)シミュレーションアプリケーションに使用できます。 入力信号 0~5V RMS(± 7.07/16Vpek) 電流精度 0.2% 現在の典型的な正確さ < 0.1% 差動入力インピーダンス 20kオーム 利得 6A/V 高調波歪率 ≤0.2% 直線性 ≤0.2% 位相精度 0.2° 周波数範囲 DC±1dB ステップ応答 < 20μs 入出力ディレイ < 20us 電源 単相220V AC 50/60Hz シャーシ 4U 19インチ
