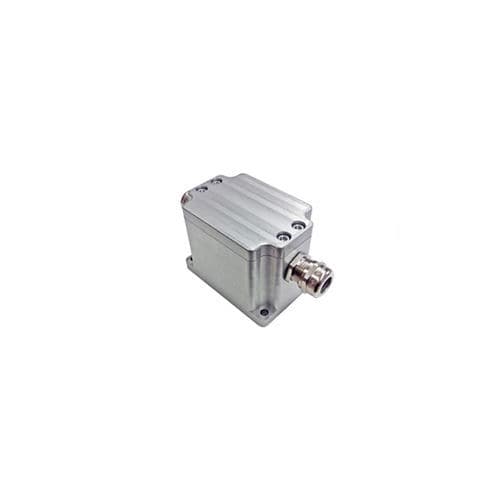

2軸傾斜計 ACE-080-2-C902-HW2-CW

SAE J1939CAN回路IP67

製品概要
POSITAL TILTIX 2軸傾斜計 ACE-080-2-C902-HW2-CW、J1939インターフェース搭載。ATEX Zone 1 & 21（Oil & Gas）認証、保護等級 IP65 / IP67。ステンレス製ハウジング、PUR充填。

一般仕様
用途：2軸の位置監視および水平出し
測定範囲：±80°
精度（INL）：±0.10°（±60°内）
分解能：0.01°

電気仕様
供給電圧：10–30 VDC
消費電流：≤65 mA @10 V DC、≤60 mA @24 V DC
EMC 放射：DIN EN 61000-6-4
EMC 耐ノイズ性：DIN EN 61000-6-2
逆接続保護：あり
短絡保護：あり
MTTF: 350 years @ 40 °C

環境仕様
動作温度：-40 °C ～ +70 °C
保管温度：-40 °C ～ +85 °C
温度勾配：0.004°/K
保護等級（筐体）：IP65 / IP67
耐衝撃性：≤100 g（ハーフサイン 6 ms, EN 60068-2-27）
耐振動性：1.5 mm（10–58 Hz）および ≤20 g（58–2000 Hz）

機械仕様
筐体材質：ステンレス V4A（1.4404, 316L）
充填材質：PUR（ポリウレタン）
重量：200 g（0.44 lb）

インターフェース
インタフェース：J1939（DS-410プロファイル）
立ち上がり時間：150 ms
出力ドライバ：トランシーバ（ISO 11898）、オプトカプラによるガルバニック絶縁
伝送速度：125 / 250 / 500 kBaud（既定 250 kBaud）
既定ノードID：1h
既定PGN：PGN 65283（ピッチ、ロール）

電気接続
接続方式：PVCケーブル 1 m
最小曲げ半径：固定 50 mm、屈曲時 100 mm

ライフサイクル & 認証
製品ライフサイクル：New（新製品）
認証：CE および ATEX Zone 1 & 21（Oil & Gas）

接続配線（信号 → 色）
Power Supply → Red
GND → Yellow
CAN High → White
CAN Low → Brown
CAN GND → Green
未接続 → Blue / Gray / Pink
シールド → Shield

ダウンロード（リンクなし）

• Datasheet
• 2D 図面
• 3D ハウジング図
• CE 証明書
• 構成ファイル
• 構成

技術仕様

• 製品ファミリー / シリーズ：ACE-080
• モデル：ACE-080-2-C902-HW2-CW
• ブランド：POSITAL
• 軸数：2（ピッチ & ロール）
• 測定範囲：±80°
• 精度（INL）：±0.10°（±60°内）
• 分解能：0.01°
• インターフェース：J1939（DS-410）
• サポート伝送速度：125 / 250 / 500 kBaud（既定 250 kBaud）
• 既定PGN：65283（Pitch, Roll）
• 既定ノードID：1h
• 供給電圧：10–30 VDC
• 消費電流：≤65 mA @10 V、≤60 mA @24 V
• 逆接続および短絡保護：あり
• MTTF: 350 years @ 40 °C
• 動作温度：-40 °C ～ +70 °C；保管：-40 °C ～ +85 °C
• 保護等級：IP65 / IP67
• 筐体：ステンレス V4A（316L）；充填：PUR
• 耐衝撃・耐振動：≤100 g / 1.5 mm（10–58 Hz） & ≤20 g（58–2000 Hz）
• 接続：ケーブル 1 m（最小曲げ半径 固定 50 mm / 屈曲 100 mm）
• 認証：CE + ATEX Zone 1 & 21（Oil & Gas）
