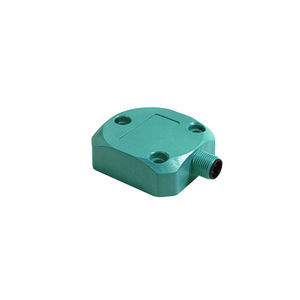

単軸傾斜計 ACS-360-1-CA01-VE3-D4

CANCANopenMEMS

概要
POSITAL TILTIX 1軸傾斜計。単一軸の位置監視および水平出し用。CANopen（DS-410）インターフェース、静的／加速度センサー技術、保護等級 IP66/IP67。

主要仕様
用途：単軸位置監視および水平出し
測定範囲：最大360°
精度（INL）：±0.10°
分解能：0.01°
基本センサーのサイクル時間：500 µs
機器の向き：垂直

電気仕様
供給電圧：10–30 VDC
消費電流：≤ 65 mA @ 10 V DC；≤ 60 mA @ 24 V DC
EMC（放射）：DIN EN 61000-6-4
EMC（イミュニティ）：DIN EN 61000-6-2
逆接続保護：有り
短絡保護：有り
MTTF：350 years @ 40 °C

環境仕様
動作温度：-40 °C～+85 °C
保管温度：-40 °C～+85 °C
温度勾配感度：0.004°/K
保護等級（筐体）：IP66/IP67
耐衝撃：≤ 100 g（ハーフサイン 6 ms, EN 60068-2-27）
耐振動：1.5 mm（10–58 Hz）および ≤ 20 g（58–2000 Hz）

機械仕様
筐体材質：繊維強化PBT（ポリブチレンテレフタレート）
ポッティング材：無し
重量：約45 g（0.10 lb）

通信・インターフェース
インターフェース：CANopen（プロファイル DS-410）
立ち上がり時間：最小30 ms、デフォルト200 ms（フィルタ設定依存）
出力ドライバ：トランシーバ（ISO 11898）、オプトカプラによるガルバニック絶縁
伝送速度：20 kBaud～1 MBaud（デフォルト125 kBaud）
デフォルトノードID：1h

電気接続とピン配列
接続方式：Deutsch DT04-4P + 0.3 m ケーブル
コネクタ：Deutsch DT04-4P
ピン配列：電源 = ピン1；CAN High = ピン2；GND = ピン3；CAN Low = ピン4

認証・ライフサイクル
承認：CE
製品状態：新製品

技術的特徴

• 製品ファミリ／シリーズ：ACS-360
• 型番：ACS-360-1-CA01-VE3-D4
• 1軸傾斜計（TILTIX）
• 測定範囲：最大360°
• 精度（INL）：±0.10°、分解能：0.01°
• センサー技術：静的／加速度センサー
• インターフェース：CANopen（DS-410）、20 kBaud～1 MBaud（デフォルト125 kBaud）
• デフォルトノードID：1h；安定化時間：最小30 ms（デフォルト200 ms）
• 電源：10–30 VDC；消費：≤ 65 mA @10 V、≤ 60 mA @24 V
• 保護：逆接続保護、短絡保護
• EMC：DIN EN 61000-6-4（放射）、DIN EN 61000-6-2（耐ノイズ）
• MTTF：350 years @ 40 °C
• 動作温度：-40 ～ +85 °C；保護等級：IP66/IP67
• 筐体：繊維強化PBT；重量：約45 g
• 電気接続：Deutsch DT04-4P（パネルカット & 0.3 m ケーブル）
