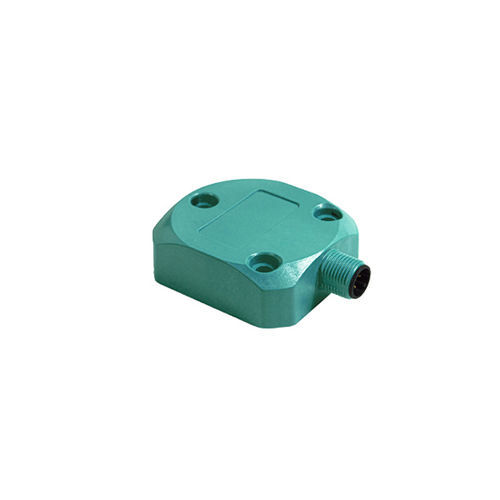

単軸傾斜計 ACS-360-1-AV40-VE3-PM

アナログ電圧出力MEMS

製品概要
POSITAL TILTIX 1軸傾斜計 POSITAL ACS-360-1-AV40-VE3-PM。アナログ電圧出力 0.5–9.5 V、360° 測定範囲、静的/加速度センサ技術、保護等級 IP66/IP67。

主な仕様

• 用途：単軸の位置監視および水平出し
• 測定範囲：360°
• 精度（INL）：±0.10°
• 分解能：0.01°
• ベースセンサーサイクル時間：500 µs
• 機器の向き：垂直

電気仕様

• 供給電圧：10–30 VDC
• 消費電力：≤ 0.7 W
• 出力：アナログ電圧 0.5–9.5 V、最小負荷 5 kΩ
• EMC：放射 DIN EN 61000-6-4、耐性 DIN EN 61000-6-2
• 逆接続・短絡保護
• MTTF：400 years @ 40 °C

環境仕様

• 動作温度：-40 °C ～ +85 °C
• 保管温度：-40 °C ～ +85 °C
• 温度勾配：0.004°/K
• 保護等級：IP66/IP67
• 耐衝撃性：≤ 100 g（ハーフサイン 6 ms）
• 耐振動性：1.5 mm（10–58 Hz）および ≤ 20 g（58–2000 Hz）

機械仕様

• 筐体材質：繊維強化PBT
• 充填材：なし
• 重量：45 g

インターフェース

• アナログ電圧出力 0.5–9.5 V
• Teach-in：Preset
• 立ち上がり時間：125 ms
• 直線性：±0.02 %

電気的接続

• コネクタ：M12 オス、5ピン、Aコード
• パネル開口：M12（5ピン）

製品ライフサイクル & 承認

• 製品状態：新製品
• 承認：CE

ドキュメント & 付属品
接続図、寸法図、アナログ出力特性図を含む。対応付属品：M12 PUR ケーブル（2/5/10 m）、角型バリエーション、アナログ表示器（AP22-D0、DiMod-A）。

技術仕様

• 型番：ACS-360-1-AV40-VE3-PM
• 1軸傾斜計（TILTIXシリーズ）
• 測定範囲：360°、分解能：0.01°
• 精度（INL）：±0.10°、直線性：±0.02 %
• 電源：10–30 VDC、消費 ≤ 0.7 W
• アナログ出力：0.5–9.5 V、最小負荷 5 kΩ、立ち上がり 125 ms
• 保護等級：IP66/IP67、動作温度 -40 °C ～ +85 °C
• 筐体：繊維強化PBT、コネクタ：M12 5ピン Aコード、重量 45 g
