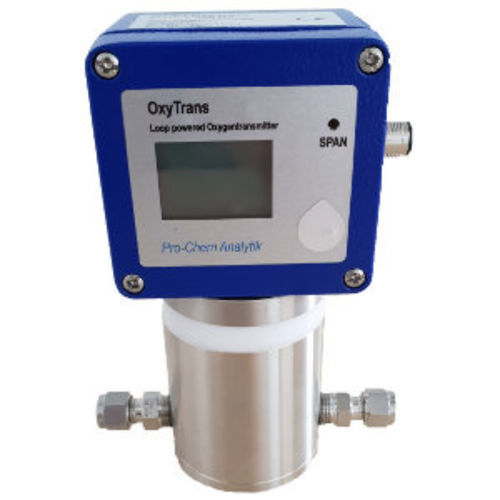

酸素分析器 OxyTrans 100

プロセス工業用安全

概要 OxyTrans 100 は、トレースから百分率レベルの酸素測定（0-100% O2）に対応する小型の産業用酸素分析計です。電気化学式（燃料電池）センサーを採用し、簡易表示とワンポイント校正により迅速な立ち上げが可能です。水素関連用途やSIL適用に対応。オプション：1/2 G Ex ia IIC T4 (ATEX)。

用途

• 化学・石油化学プラントのプロセス監視
• 水素の製造・取扱い
• ガス発生装置および純度管理
• 安全監視・燃焼制御システム
• OEM組み込みや試験室でのサンプリング

主な特長

• 小型筐体、パネルまたは壁取付け対応
• ％およびトレースのO2測定に適したコスト効率の高いソリューション
• 周囲空気で約5年のセンサー寿命（目安）
• 保護等級IP65で過酷環境に対応
• 逆接続保護および温度補償機能
• ワンポイントゼロ校正で迅速な運用開始が可能
• 6桁LCD表示とバーグラフ
• 出力：4-20 mA（2線式）、電源：10-35 V
• プロセス接続：6 mm

流通式測定セル

• ステンレス製のモジュール構造測定セル
• 故障部品はセル全体を交換することなく個別に交換可能

仕様

• 測定対象：酸素（%）
• 測定方式：電気化学式センサー（燃料電池）
• 測定範囲：0 - 100 % O2
• 精度：±2 %
• 分解能：0.1 %
• 典型流量：約1 L/min
• 使用圧力：0.1 – 1 bar
• 応答時間 T90：<45 s（0–100 %）、<20 s（0–10 %）
• ガス温度範囲：0 – 50 °C
• 出力信号：4–20 mA（2線式）
• 供給電圧：10–35 V
• 表示：6桁LCDおよびバーグラフ
• 保護等級：IP65
• 接続：6 mm
• 寸法（mm）：120 x 160 x 65
• 重量：2 kg
• センサー寿命：約5年（周囲空気中）
• オプション：1/2 G Ex ia IIC T4 (ATEX)
• SIL：SIL対応可能
