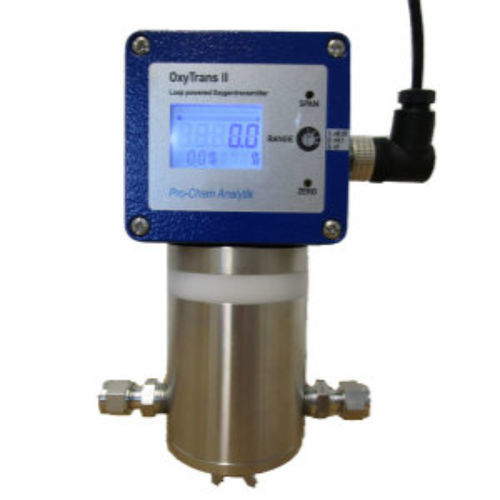

酸素分析器 OxyTrans II

監視用周囲空気プロセス

説明
OxyTrans II は産業プロセス制御およびガス監視向けに、電気化学式でトレース（ppm）および％レベルの酸素を高精度に測定する装置です。視認性の高い表示とワンポイント校正により迅速な立ち上げが可能です。ATEX（1/2 G Ex ia IIC T4）をオプションで提供します。

ユーザー指定測定範囲
装置は 0–10 ppm から 0–100% O2 の範囲で選択して提供されます。ppm 切替範囲：10,000 / 1,000 / 100 / 10 ppm。% 切替範囲：25 / 2.5 / 0.25 % O2。

センサー
OxyTrans II は産業用途向けに設計された電気化学式燃料電池センサーを採用しており、高感度で安定した精度と長寿命を実現します。

校正
トレース測定の校正は、測定範囲内の濃度を持つ校正ガスで行ってください。%レンジでは大気（空気）での校正が可能です。低 ppm 測定向けにゼロ点設定も可能です。

特長

• パネル／ベンチ設置向けのコンパクト設計
• 10,000 ppm から 10 ppm までの切替可能な測定範囲
• 在庫削減：1 台で複数レンジに対応
• 長寿命センサー
• 過酷環境向け IP65 ハウジング
• 逆接続保護と温度補償
• H₂ に対する交差感度なし
• 低 ppm 測定向けゼロ校正機能

ステンレス製フロースルー測定セル

• モジュール式のステンレス製測定セル
• 不良部品はセル全体を交換せず個別に交換可能

標準機能

• 複数のセンサーオプション
• 測定レンジの手動切替
• 316 ステンレス製セルブロック
• KF40 フランジ付オプションセンサーハウジング

適用分野

• 半導体産業
• ガス製造業
• 冶金産業
• 化学産業
• 熱処理および光輝焼鈍

技術仕様

• 測定項目：酸素 %; 酸素 ppm
• 方式：電気化学（燃料電池）
• レンジ：0–100 %（オプション）; 0–10 %; 0–1 %; 0–10,000 ppm; 0–1,000 ppm; 0–100 ppm; 0–10 ppm（切替可能）
• ATEX：オプション（1/2 G Ex ia IIC T4）
• SIL：対応
• 精度：±2% FSD
• 分解能：0.1 ppm; 0.01 ppm
• 流量：約 1 l/min
• 圧力：0.1 – 1 bar
• 校正：空気; 校正ガス
• 応答時間 T90：0–10 ppm = 45 s; 0–100 ppm = 20 s
• ガス温度：0 – 50 °C
• 出力：4 – 20 mA; 2 線式; HART プロトコル
• 電源電圧：10 – 35 V
• 表示：6 桁 LCD; バーグラフ表示
• 保護等級：IP65
• 接続：6 mm
• 寸法：120 x 160 x 65 mm
• 重量：2 kg
