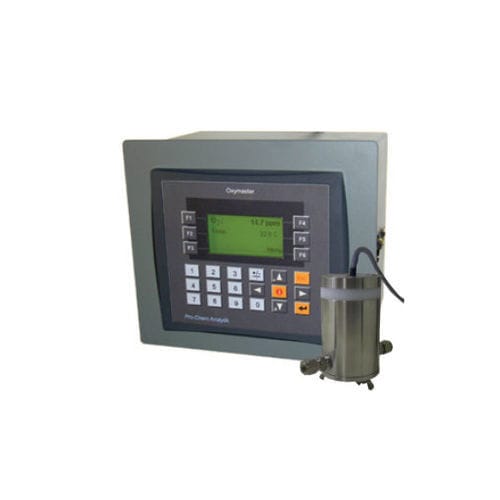

酸素分析器 Oxymaster II 16T

プロセス化学工業用冶金

説明
Oxymaster II 16T は、微量レベルの酸素（O2）を迅速かつ正確、経済的に測定するために設計された微量酸素分析計です。メニュー駆動のソフトウェア、タッチパッド、大型グラフィックLCDにより、素早い立ち上げと簡単な操作が可能です。

ユーザー選択可能な測定範囲
測定範囲はユーザーにより 0–10000 ppm の範囲でプログラム可能です。濃度アラーム（自由設定）とシステムアラームにより、プロセス要件に合わせた柔軟な構成が可能です。

データ出力とデータロガー
標準出力は酸素用の4–20 mAとデータ読み取り用のRS232です。内蔵データロガーは最大10,000件を保存します。その他の出力オプションはお問い合わせください。

長寿命センサー
Oxymaster は専用の燃料電池型（電気化学式）センサーを使用して酸素濃度を測定します。産業用途の感度、精度、寿命要件に適合する設計です。

キャリブレーション
微量酸素測定のキャリブレーションはキャリブレーションガスで行ってください。キャリブレーション濃度は測定範囲内で自由に選択できます。

顧客向け構成
本体はスタンドアロンでの使用が可能で、サンプリング処理を含むカスタムシステムとしての供給も可能です。オプションで第二測定セルを備えた2チャネルユニットも選択できます。

メリット

• センサーを電子部品から独立させたコンパクトで経済的な分析計
• 長寿命の電気化学式センサー
• レンジ切替不要
• キャリブレーション異常や測定セル交換などの指示・エラーメッセージを平易なテキストで表示

ステンレス製流通型測定セル

• SS316製のモジュラー設計測定セル
• 故障部品のみを個別交換可能で、ユニット全体の交換を回避

標準機能

• 各種センサーオプション対応
• ユーザー設定可能な測定範囲
• 出力信号：O2 用 4–20 mA
• 出力信号：温度用 4–20 mA（オプション）
• 酸素アラーム 1 系（2 A）
• 自己診断およびリレー出力
• 平易なテキスト表示のグラフィック表示
• データロギング、温度読み取り
• SS316 測定セル
• 平易なテキストでの指示・エラーメッセージ
• ユニバーサル電源 85–230 VAC、50–60 Hz
• 24 VDC / 約 50 W
• 2チャネル構成はオプション

適用分野

• 半導体産業
• ガス製造業
• 冶金産業
• 化学工業

仕様（テクニカルスペック）

• 測定項目：酸素（ppm）
• 方式：電気化学式（燃料電池）
• 測定範囲：0–10000 ppm；0–10 ppm；任意プログラム可
• ATEX：いいえ
• SIL：いいえ
• 精度：±2 % FSD
• 分解能：0.1 ppm；0.01 ppm
• 流量：約 1 L/min
• 圧力：0.1–1 bar
• キャリブレーション：空気；キャリブレーションガス
• 応答時間 T90：0–10 ppm：60 秒
• ガス温度：0–50 °C
• 出力：4–20 mA；RS232；アラーム；データロガー
• 電源：85–230 V AC
• 表示：グラフィック表示
• 保護等級：IP65
• 接続：6 mm
• 寸法：220 × 190 × 190 mm
• 重量：3 kg
