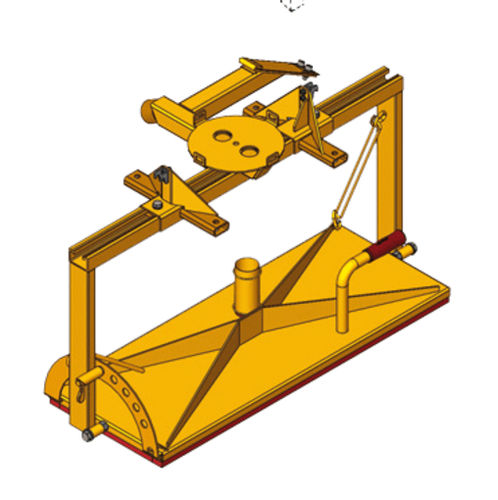

傾斜ポジショニングステージ ESP-SW

縦型手動式手動操作

自動格納式 ESP-SW-B：現場に垂直状態で搬入されるが、水平状態で設置する必要があるスラブの敷設用に特別に設計されています。 スラブは垂直状態で持ち上げることができます。 ハンドレバーを引くことで、水平位置への傾斜操作が行えます。 スラブを水平位置に設置した後、ハンドレバーをもう一度引くと、ガススプリングによって吸引プレートが自動的に垂直位置に格納されます。 自由旋回機能付き ESP-SW-F：コンクリート工場や天然石加工工場におけるスラブの取り扱い用に特別に設計されています。 水平なスラブ上で吸着プレートを重心の外側に配置した場合、持ち上げるとスラブは自動的に垂直位置に傾きます。この位置では、スラブを輸送用パレット上に垂直に保管することができます。 重心の位置に配置した場合、持ち上げてもスラブは水平位置のままです。 吸着プレートは、バネ式ボルトによりさまざまな位置で固定できます。 スラブ要素から吸着プレートを容易に外すための吸着解除装置を内蔵しています。吸着解除装置の操作は、荷物を持ち上げていない状態でのみ行ってください！ クイックチェンジアダプター SWA-200 に対応した固定方式です。
