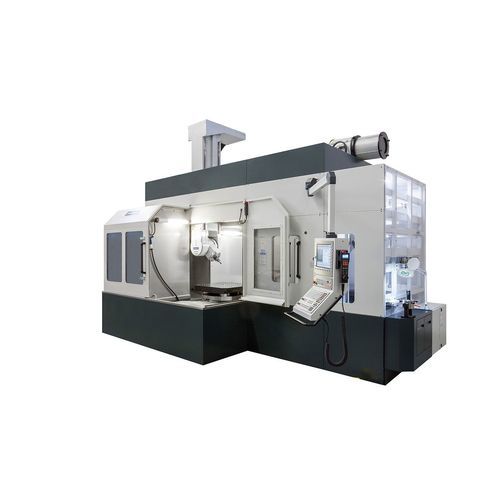

スライド式回転テーブルマシニングセンタ ZEPHYR VTR-D
3軸5軸4軸

お気に入りに追加する

商品比較に追加する

Promac S.r.l.のサイトについての詳しい情報

特徴

軸の数: 3軸, 5軸, 4軸
主軸の方向: 縦型
タイプ: 固定式ガントリー, スライド式回転テーブル
スピンドル: HSK A-63, HSK-100-A
ツールステーション数: 16ツール, 120ツール, 32ツール
応用: ドリル, 航空産業用, 金型工業用, 深穴用
その他の特徴: フライス加工, 高速, コンパクト, 高性能, 高速, 高精度, 内蔵型パレット交換装置付き, チルトヘッド
X軸移動距離: 2,400 mm
(94 in)
Y軸移動距離: 1,000 mm
(39 in)
Z軸移動距離: 1,000 mm
(39 in)
回転速度: 12,000 rpm, 15,000 rpm, 20,000 rpm
(75,398 rad.min-1, 94,248 rad.min-1, 125,664 rad.min-1)
出力: 30 kW, 37 kW
(40.79 hp, 50.31 hp)
X軸の移動速度: 40,000 mm/min
(26 in/s)
Y軸の移動速度: 40,000 mm/min
(26 in/s)
最大テーブル積載量: 1,000 kg, 1,500 kg, 2,000 kg, 2,500 kg
(2,205 lb, 3,307 lb, 4,409 lb, 5,512 lb)
総重量: 16,000 kg
(35,273.96 lb)
全長: 7,370 mm
(290.2 in)
全幅: 2,670 mm
(105.1 in)
全高: 4,424 mm
(174.2 in)

詳細

高速縦型ブリッジマシンです。スライド式回転テーブルを備えた高速立形ブリッジマシンセンターです。このマシニングセンターは、次のような用途の様々な工程を満足させるのに最適な組み合わせです。このマシニングセンタは、次のような用途の様々な工程を満足させることができます。 - MOLDS; - オートモーティブ - 航空宇宙。 - 機械的用途 - 精密な試作品。 - その他の特殊なアプリケーション。 ZEPHYR VTR-Dは、1回のセットアップで部品をクランプし、荒加工、中仕上げ、仕上げ、穴あけ、深穴などの作業を5軸でも全周にわたって行うことができます。連続して行うことができます。このワーキングセンターは、最先端の3D設計ソフトウェアとFEM解析を用いて、プロマックで設計、製造、組み立てられています。3.9インチの工具長で5軸の最大作業範囲。コンパクトな設置面積で、余裕のある移動量を実現。フライス加工、タッピング加工、ターニング加工、ドリル加工、深穴加工が可能なワーキングセンター動的・静的質量をバランスよく配置すべての機械部品を一体化した一体型ベッドウェイ

---
