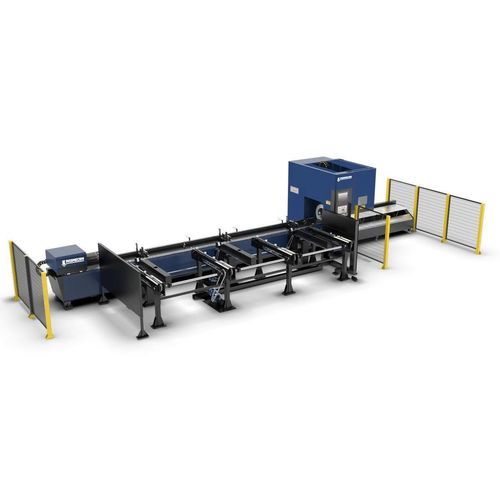

ファイバーレーザー切断機 6160/3

金属用形材管

製品概要
パイプ加工は高い拡大ポテンシャルを持ちます。Fulgor Tube ファイバーレーザーは、限定的な投資でパイプ切断市場へアクセス可能にします。パイプ、プロファイル、バーの加工に対応する堅牢で多用途な機械です。パイプおよびプロファイル用の自動積載システムを用意しています。

インターフェースとソフトウェア

• 図面作成、ネスティング、CAMプログラミング向けの4.0/5.0インターフェースにより、技術部門と生産部門を連携できます。
• 生産部品と加工時間に関するフィードバックフローにより、見積り支援やボトルネックの特定が可能です。

エルゴノミクスと生産性
バーやプロファイル用の自動積載システムは手作業の積載を削減し、生産の収益性を高めます。機械効率を最適化するシステムや自動化ソリューションを提供します。

構成品質
Fulgor Tube システムは以下などの高品質コンポーネントで構成されています：

• 切断ヘッド：Raytools、Boci、Precitec
• レーザー光源：MAX または Raycus
• Yaskawa モーター
• HIWIN リニアガイド
• Motovario/Neugart 減速機付きモーター
• Atlanta ラック
• NSK ベアリング
• Schneider 電気部品

トラブルの少ない生産と予知保全
Fulgor Tube の生産は Promecam Quality Protocol による品質管理を受けています。WATT⚙️ センサーと Smart mAIntenance システムを装備して、潜在的な異常を事前に検知し、電力消費、稼働時間および設備利用状況に関する情報を提供できます。

最小長さ、ベベル、チャック
Fulgor Tube は廃材を最小化するための最小加工長 50 mm を備えています。3チャック機はチューブ全長をスクラップなしで処理できます。傾斜切断用の Bevel 機能がチューブおよびプロファイル向けに利用可能です。チャックは切断対象のプロファイルやチューブ種に合わせて設計されています。

ローダー
チェーンまたはベルト式ローダーにより、薄肉チューブやデリケートな表面仕上げのバー・プロファイルを損傷せずに供給できます。

技術データ — 1チャックおよび1チューブ支持のレーザー切断機（表）
Model | 6160/3 | 6240/3
Laser power [kW] | 3 | 3
Input tube length [mm] | 6300 | 6300
Maximum finished product length at outlet [mm] | 1500 | 1500
Maximum diameter [mm] | 160 | 240
X/Y axis positioning accuracy [mm] | ±0,05 | ±0,05
X/Y axis positioning repeatability [mm] | ±0,03 | ±0,03
Maximum X/Y axis speed [mm] | 110 | 110
Maximum spindle speed [rpm] | 150 | 120
Maximum acceleration [g] | 1,2 | 1,2
Maximum chuck load capacity [kg] | 100 | 300
Machine weight [kg] | 4300 | 5500
Remaining scrap [mm] | 50 | 50
Type/model of CNC | CypCut 3000 | CypCut 3000
Dimensions L×W×H [mm] | 11377×2423×2475 | 11383×2423×2600
Tube outfeed support method | Variable groove support wheel (up to 1500 mm) | Variable groove support wheel (up to 1500 mm)
Tube outfeed support method [optional] | Floating table (up to 3000 mm) | Floating table (up to 3000 mm)
Semi-automatic loading system | Optional | Optional
Fully automatic loading system | Optional | Optional

技術データ — 2チャックおよび1チューブ支持のレーザー切断機（表）
Model | 6240/3 Max | 6350/6 Max | 9350/6 Max | 12350/12 Max
Laser power [kW] | 3 | 6 | 6 | 12
Input tube length [mm] | 6300 | 6300 | 9300 | 12300
Maximum finished product length at outlet [mm] | 6000 | 6000 | 6000-9000 | 6000-9000-12000
Maximum diameter [mm] | 240 | 350 | 350 | 350
X/Y axis accuracy [mm] | ±0,05 | ±0,05 | ±0,05 | ±0,05
X/Y axis repeatability [mm] | ±0,03 | ±0,03 | ±0,03 | ±0,03
Maximum X/Y axis speed [mm] | 110 | 110 | 110 | 110
Maximum spindle speed [rpm] | 120 | 120 | 120 | 120
Maximum acceleration [g] | 1.5 | 1.5 | 1.5 | 1.5
Maximum chuck load capacity [kg] | 500 | 600 | 800 | 1000
Machine weight [kg] | 14000 | 16000 | 19000 | 25000
Remaining scrap [mm] | 0 | 0 | 0 | 0
Type/model of CNC | CypCut 5000 | CypCut 5000 | CypCut 5000 | CypCut 5000
Dimensions L×W×H [mm] | 16100×3080×3650 | 16100×3080×3650 | 19100×3080×3650 | 22100×5000×2560
Tube outfeed support method | Floating table | Floating table | Floating table | Floating table
Semi-automatic loading system | Optional | Optional | Optional | Optional

特長 / 技術仕様

• 商用名称：Fulgor Tube
• Brand: Promecam
• 使用可能レーザー出力：3 kW、6 kW、12 kW
• 入力チューブ長さ：標準オプション 6300 mm、9300 mm、12300 mm（モデルにより異なる）
• 出口での最大仕上がり長さ：モデルにより1500 mmから6000–12000 mmまで
• 最大加工直径：一部モデルで160 mm、Maxバージョンで350 mmまで
• 最小加工長さ：50 mm
• X/Y軸位置決め精度：±0,05 mm；繰返し精度：±0,03 mm
• 最大X/Y軸速度：110 mm/s
• スピンドル速度：モデルにより最大150 rpmまたは120 rpm
• 最大加速度：モデルにより1,2 gまたは1,5 g
• 最大チャック積載量：モデルにより100 kg〜1000 kg
• 機械重量：モデルにより約4,300 kg〜25,000 kg
• 残りスクラップ：一部の単一チャック機で50 mm；Max構成では0 mm
• CNC 種類：CypCut 3000（単一チャック）または CypCut 5000（複数チャック）
• チューブ出口サポート：可変溝支持輪（最大1500 mm）またはフローティングテーブル（オプションで最大3000 mm、または大型モデルで標準）
• 積載システム：半自動または全自動オプション；薄肉材やデリケート材向けにチェーンまたはベルトローダーを用意
• チューブ・プロファイルの傾斜切断用にBevel機能オプションあり
