容量方式タッチスクリーンディスプレイ モジュール REP012832A-CTP

有機ELカラーグラフィック

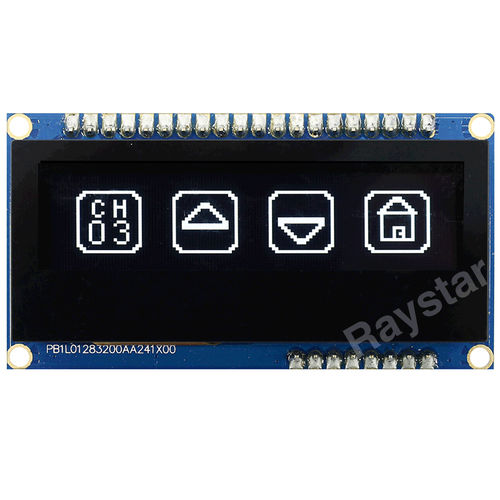

REP012832A-CTP は128x32ドット、COG+フレーム+PCB グラフィックタイプ 有機ELモジュールの CTP有り品です。CTPについてFT6336U ICが内蔵され、1ポイントタッチをサポートします。外形寸法 66.5x35 mm，アクティブエリア(AA) 55.018x13.098 mm、2.23インチです。SSD1305 ICが内蔵され、6800、8080、4線式 SPIとI2Cインターフェースに対応します。高いコントラスト比10,000：1、ロジックの電源電圧3.2V-3.5V (VDD)、Typical 3.3V。表示色は白色、黄色と青色があります。 取り付けについてピンヘッダーとネジ穴の2種類あり，ピン、FPCとHot barインターフェースに 対応します。FPCを採用する場合は別途にてコネクタの実装が必要です。小型振動モーターと ブザーはオプション品です。スマート家電・スマート医療機器・スマート産業機器..などに適しています。 構造 - COG+FR+PCB - サイズ(対角線) - 2.23 - インチ ドットマトリックス / 解像度 - 128 × 32 - ドット モジュール寸法 - 66.5 × 35.0 × 10.55 (Max) - mm ビューイングエリア - 56.02 × 14.1 - mm アクティブエリア - 55.018 × 13.098 - mm ドットサイズ - 0.408 × 0.388 - mm ドットピッチ - 0.43 × 0.41 - mm 表示色 - 白色, 黄色, 青色 - ディスプレモード - パッシブマトリクス - IC - SSD1305 - インターフェス - 6800, 8080, 4線式SPI, I2C - PCAP IC - FT6336U - PCAP インターフェス - I2C - 入力ポイント - 1 - Points タッチパネル - 静電容量式タッチパネル - 表面 - グレア - 供給電圧 - 3V - Duty - 1/32 duty - 操作温度 - -20~+70 - °C 保存温度 - -40~+85 - °C タイプ - グラフィック型 OLED モジュール , タッチパネル付き OLED モジュール
