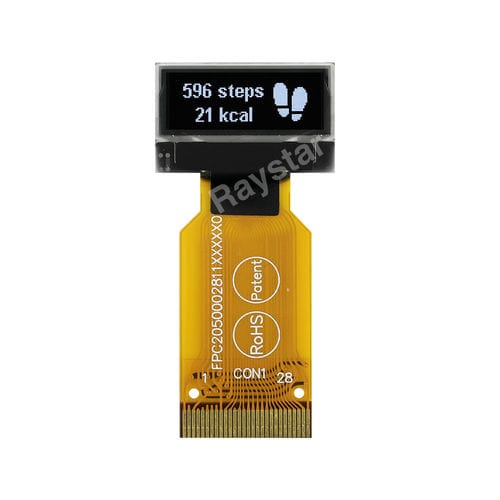

有機ELディスプレイ モジュール REX009632B

カラーグラフィックドット マトリックス

REX009632Bは96x32 グラフィック型COG OLED ディスプレイモジュール小型です。ディスプレーのサイズはわずか0.68インチで。外形寸法19.8x12.32 mm。SSD1305 IC が内蔵され、8 bits 6800、8000、4線式SPIとI2Cパラレルインターフェースに対応します。高いコントラスト比10,000：1、ロジックの電源電圧2.8V-3.3V (Typical 3V)。動作温度範囲 -40℃~+80℃、保存温度範囲 -40℃~+85℃です。表示色は白色と黄色があります。ZIF FPC とHot bar FPCがあります。 ★FPCの仕様について下記オプションの所をご参照ください。 構造 - COG - サイズ(対角線) - 0.68 - インチ ドットマトリックス / 解像度 - 96 × 32 - ドット モジュール寸法 - 19.80 × 12.32 × 1.21 - mm ビューイングエリア - 17.298 × 6.418 - mm アクティブエリア - 16.298 × 5.418 - mm ドットサイズ - 0.148 × 0.148 - mm ドットピッチ - 0.17 × 0.17 - mm 表示色 - OLED, 白色 / 黄色 - ディスプレモード - パッシブマトリクス - IC - SSD1305 - インターフェス - 8-bits 6800, 8-bits 8080, 4-line SPI, I2C - 供給電圧 - 3V - Duty - 1/32 Duty - 操作温度 - -40~+80 - °C 保存温度 - -40~+85 - °C FPC オプション - あり - タイプ - グラフィック型 OLED モジュール
