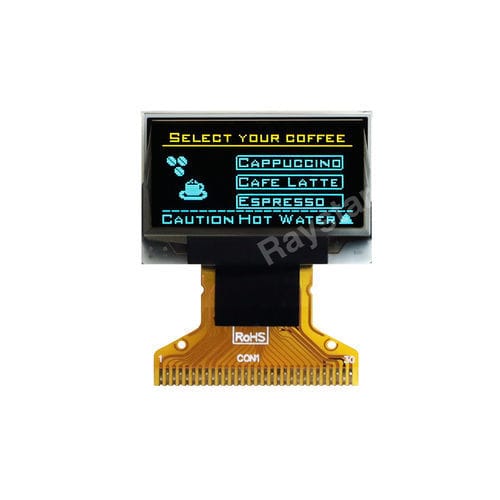

有機ELディスプレイ モジュール REX012864AB

カラーグラフィックドット マトリックス

REX012864AB は128x64、COG グラフィックタイプの2色OLEDモジュールです。モジュール寸法 24.7x16.59 mm，アクティブエリア (AA) 21.74x11.2mm (0.96インチ)， SSD1315 ICが内蔵され、 8-bit 6800、8-bit 8080、3線式/4線式 SPIとI2C インターフェースに対応します。ロジックの電源電圧 1.65V-3.3V (Typical 3V)。表示色は黄色とスカイプルの2色組合せです。動作温度範囲-30℃~+70℃ 、保存温度範囲-30℃~+70℃。表示色：黄色とスカイプルの2色(最小ロットを設けっています) 構造 - COG - サイズ(対角線) - 0.96 - インチ ドットマトリックス / 解像度 - 128 × 64 - ドット モジュール寸法 - 24.7 × 16.59 × 1.26 - mm ビューイングエリア - 22.74 × 12.2 - mm アクティブエリア - 21.74 × 11.2 - mm ドットサイズ - 0.15 × 0.15 - mm ドットピッチ - 0.17 × 0.17 - mm 表示色 - 黄色 / 空色 - グレースケールをサポートする - なし - ディスプレモード - パッシブマトリクス - IC - SSD1315 - インターフェス - 6800,8080,3線式/4線式-Wire SPI,I2C - 供給電圧 - 3V - Duty - 1/64 - 操作温度 - -30~+70 - °C 保存温度 - -30~+70 - °C 偏光板タイプ - 偏光板オプション - タイプ - グラフィック型 OLED モジュール
