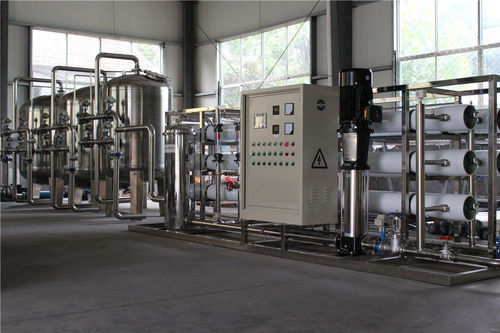

食品および飲料産業用浄水ユニット

飲料水逆浸透減菌用

概要：逆浸透（RO）プロセスは、半透膜のスパイラル巻膜を使用して、溶解固形物、有機物、ピロジェン（発熱物質）、サブミクロンのコロイド、細菌などを水から分離・除去します。給水は約16 kg/cm2の圧力でRO膜に供給されます。透過水は膜の微細孔を通り精製水として得られ、不純物は濃縮され廃水として排出されます。一般的な除去率はTDSで90〜99%、有機物（ピロジェン含む）で約99%、細菌で約99%です（給水条件と構成による）。

用途 / 処理フロー：

• 原水
• 原水タンク
• 原水ポンプ（ブースターポンプ）
• 砂ろ過装置（機械式 / 石英砂フィルター）
• 活性炭フィルター
• イオン交換器（軟水器、オプション）
• セキュリティフィルター（PP / サンドフィルター、5ミクロン）
• 1段目高圧ポンプ
• 1段目逆浸透システム
• 2段目高圧ポンプ
• 2段目逆浸透システム
• 純水タンク
• UV滅菌器 / オゾン発生器（オプション）
• 給水ポイント

構成部品表（No. | 名称 | 機能 | 備考）：

• 1 | 原水タンク | 水の貯蔵、圧力の緩衝、供給の安定化 | 大型タンクは輸送費が高いため顧客側でのご準備を推奨
• 2 | 原水ポンプ（ブースターポンプ） | 前処理フィルターに必要な圧力を供給 | CNPまたはGrundfosポンプの選択可
• 3 | 機械式フィルター / 石英砂フィルター | FRPまたはステンレス製容器に石英砂を充填し、大きな粒子、懸濁物、コロイド等を除去 |
• 4 | 活性炭フィルター | FRPまたはステンレス製容器に活性炭を充填し、色・臭気・残留塩素・有機物を除去 |
• 5 | セキュリティフィルター / PPサンドフィルター | 大きな粒子、細菌、ウイルスのRO膜への侵入を防止；精度5ミクロン
• 6 | 高圧ポンプ | ROシステムの動作圧を供給し、純水生産能力を確保 | CNPまたはGrundfos選択可
• 7 | RO（逆浸透）システム | 粒子、コロイド、有機不純物、重金属イオン、細菌、ウイルス等を除去；塩分除去率は膜に依存 | RO膜：Filmtec (Dow)
• 8 | UV / オゾン発生器 | 殺菌：直接飲用向けはUV、ペットボトル用はオゾン |

技術仕様：

• 技術：半透性スパイラル巻膜を用いた逆浸透方式。
• RO性能：TDSの90〜99%除去；有機物（ピロジェン含む）約99%；細菌約99%；溶存塩類は構成により最大約97%除去。
• RO膜への典型的な給水圧力：約16 kg/cm2。
• 前処理構成：原水タンク、ブースターポンプ、砂ろ過（石英砂）、活性炭フィルター、オプションで軟水器、セキュリティPP/サンドフィルター（5ミクロン）。
• 高圧段：1段および2段の高圧ポンプが対応するRO段を駆動；ポンプはCNPまたはGrundfosを選択可能。
• RO膜：Filmtec (Dow)。
• 後処理オプション：純水タンク、UV滅菌器（直接飲用向け）および／またはオゾン発生器（ボトリング用途）。
• 前処理容器の材質：FRP（ガラス繊維）またはステンレス鋼。
• 機能：粒子、コロイド、有機物、重金属、細菌、ウイルスを除去し、給水ポイント向けに精製水を供給するよう設計。
