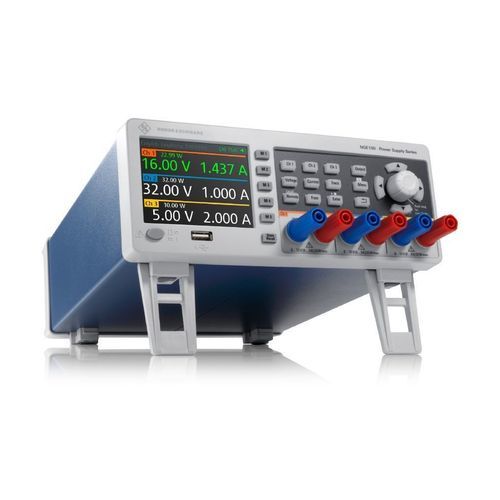

卓上電源 R&S®NGE100B

DC制御定電流

概要
R&S®NGE100B は 2 チャネル（R&S®NGE102B）および 3 チャネル（R&S®NGE103B）の直流電源シリーズです。低リップルの出力、測定機能、チャネルの柔軟な組み合わせ機能を備え、研究開発、教育、製造テスト、保守に適しています。USB 制御を標準搭載し、LAN、WLAN、デジタル I/O をオプションで追加できます。オンライン構成ツールによりオプション選択と見積り依頼が可能です。

主な用途

• 研究開発および製品検証
• 大学・教育用ラボ
• 製造ラインでの機能試験およびバーンイン
• 保守・修理のワークベンチ

主要仕様（概要）

• モデル：R&S®NGE102B（2チャネル）、R&S®NGE103B（3チャネル）
• 最大総出力：66 W（NGE102B）／100 W（NGE103B）
• チャネルあたり出力電圧：0 V～32 V
• チャネルあたり出力電流：0 A～3 A
• 標準インターフェース：USB（VCP/TMC）；オプション：LAN（LXI）、WLAN、デジタルトリガ I/O（4bit）
• フロント端子：4 mm 安全バインディングポスト

機能と利点

• チャネルは絶縁され接地されない設計 – 各チャネルはシャーシから独立しており、シリーズ／パラレル接続や複雑な DUT におけるグラウンド問題を回避できます。
• 並列／直列動作 – チャネルを直列接続して高電圧化（NGE103B で最大 96 V、NGE102B で最大 64 V）、並列で高電流化（2 チャネルで最大 6 A、3 チャネルで最大 9 A）できます。
• チャネルごとの保護 – OCP（電子ヒューズ）、OVP、OPP を個別設定可能。制限到達時はチャネルが自動停止し表示で通知。FuseLink による過電流保護の連動が可能です。
• 視認性の高い表示 – 3.5" QVGA（320×240）カラー表示で CV/CC/非動作 を色で表示し、設定中の値は青背景で表示されます。
• 測定・特殊機能 – 電圧、電流、電力、エネルギー測定、EasyArb 任意波形、FuseLink、ヒューズ遅延等を搭載。

利用可能モデル（要約）

• R&S®NGE102B — 2 出力チャネル、総出力 66 W、チャネル毎 0–32 V / 0–3 A
• R&S®NGE103B — 3 出力チャネル、総出力 100 W、チャネル毎 0–32 V / 0–3 A

オプション／アクセサリ

• R&S®NGE‑K101 — LAN (LXI) リモート制御オプション（組込 Web サーバ）
• R&S®NGE‑K102 — 無線 LAN オプション
• R&S®NGE‑K103 — デジタルトリガ I/O（4bit）オプション
• R&S®HZC95 — 19" ラックアダプタ（2U）

技術仕様

• 出力チャネル数：2（NGE102B）／3（NGE103B）
• 総出力：最大 66 W / 100 W
• チャネルあたり最大出力：33.6 W
• チャネルあたり出力電圧：0 V ～ 32 V
• チャネルあたり最大出力電流：3 A
• 電圧リップル・ノイズ（20 Hz～20 MHz）：typ. < 1.5 mV RMS；< 20 mV pp（測定値）
• 電流リップル・ノイズ（20 Hz～20 MHz）：< 2 mA RMS（測定値）
• 負荷回復時間（10%→90% within ±20 mV）：< 200 µs（測定値）
• プログラム/読み出し分解能：10 mV（電圧）、1 mA（電流）
• 読み出し精度：< 0.1% + 20 mV（電圧）、< 0.1% + 5 mA（電流）
• 表示：3.5" QVGA（320 × 240）
• リモートインターフェース：USB 標準；LAN（LXI）オプション
• フロント端子：4 mm 安全バインディングポスト
• 外形寸法（W×H×D）：222 mm × 97 mm × 310 mm
• 質量：約 4.9–5.0 kg
