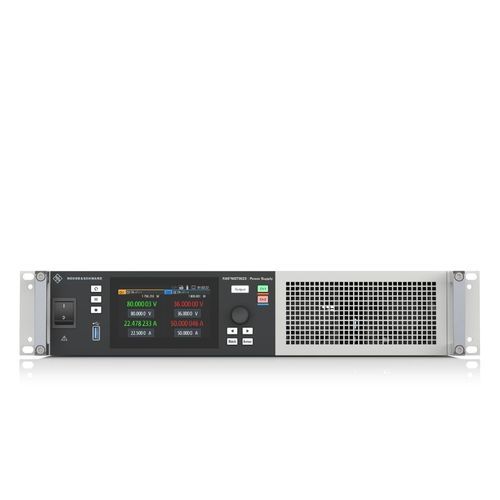

2U電源 R&S®NGT3600
DCデュアル出力単一出力

2U電源 - R&S®NGT3600 - Rohde Schwarz/ローデ・シュワルツ - DC / デュアル出力 / 単一出力

2U電源 - R&S®NGT3600 - Rohde Schwarz/ローデ・シュワルツ - DC / デュアル出力 / 単一出力 - 画像 - 2

2U電源 - R&S®NGT3600 - Rohde Schwarz/ローデ・シュワルツ - DC / デュアル出力 / 単一出力 - 画像 - 3

2U電源 - R&S®NGT3600 - Rohde Schwarz/ローデ・シュワルツ - DC / デュアル出力 / 単一出力 - 画像 - 4

2U電源 - R&S®NGT3600 - Rohde Schwarz/ローデ・シュワルツ - DC / デュアル出力 / 単一出力 - 画像 - 5

お気に入りに追加する

商品比較に追加する

特徴

取り付け / 形式: 2U
タイプ: DC
出力: 単一出力, デュアル出力
保護: 負荷保護付, 過電流保護付き, 過熱保護付き, 電流制限付
コネクタ: USBコンセント付き
応用: 実験用, テスト用
2次機能: 測定装置
その他の特徴: コンパクト, プログラム可能, 高出力, 高性能, デジタル, コンピュータ制御, 高精度
出力電圧: 80 V
電流: 50 A
パワー: 1,800 W, 3,600 W

詳細

概要
R&S®NGT3600 シリーズは、コンパクトなプログラマブル直流電源で、1系統または2系統の独立した最大1800 W出力を搭載します。各出力は最大80 Vまたは50 Aに対応し、オートレンジング（FlexPower）、QuickArb、EasyRamp、リモートセンシング、4.3"タッチスクリーン、内蔵データロギングを備え、試験ワークフローの効率化と設定ミスの低減を実現します。

主な仕様

最大出力合計: 3600 W（2出力時）
各出力あたり最大電圧: 80 V
各出力あたり最大電流: 50 A
Multi-Deviceモードで最大480 Vまたは300 Aまで拡張可能
直感的なオンライン製品コンフィギュレータ（価格の透明性）

特徴と利点

4.3" 高解像度タッチスクリーン: 迅速なナビゲーションと仮想キーボードにより、全チャンネルの状態、統計、保護状態を一覧で確認可能。
オートレンジング（FlexPower）: 幅広い電圧/電流の組合せで各チャンネルの最大出力を自動的に最適化。
チャンネルフュージョン: 2出力を直列接続で高電圧、並列接続で高電流に結合可能。
Multi-Deviceモード: 複数台のR&S®NGT3600をホスト/クライアント構成で同期し、最大6系統の出力を連携させることでスケーラブルな高電圧スタックや大電流構成を構築可能。
内蔵測定: 各出力の電圧・電流を高分解能（1 mV/100 µA）で測定し、最小/最大/平均などの統計を表示。
データロギング: 全出力の電圧・電流を同時記録し、タイムスタンプ付きCSVでエクスポート可能。
任意波形（QuickArb）: 最短1 msのディウェルで時間変動する電圧/電流シーケンスを生成し、実環境の模擬や耐久試験に利用可能。

Number of output channels: 1 or 2
Total output power: max. 1800 W / 3600 W
Maximum output power per channel: 1800 W
Maximum output voltage per channel: 80 V
Maximum output current per channel: 50 A
Voltage ripple and noise (20 Hz to 20 MHz) at 35 V / 25 A: < 5 mV (RMS) measured; < 10 mV (Vpp) measured
Current ripple and noise (20 Hz to 20 MHz): < 10 mA (RMS) measured
Load recovery time (10% to 90% load change within ±200 mV): < 1.5 ms (measured)
Programming resolution voltage: 1 mV
Programming resolution current: 1 mA
Readback resolution voltage: 1 mV
Readback resolution current: 100 µA (標準); ≤ 2.5 A 時 5 µA
Readback accuracy voltage: < 0.03% + 6 mV
Readback accuracy current: < 0.05% + 8 mA（一般）; ≤ 2.5 A 時 < 0.05% + 500 µA
Measurement functions: voltage, current, power, energy
Protection functions: OVP, OCP, OPP, OTP
FuseLink機能および出力ON時のヒューズ遅延: 搭載
Remote sensing: 搭載
Trigger input/output: 搭載
Arbitrary function: QuickArb
Data logging: 100 samples/s
Display: TFT 4.3" 480 × 272 pixel WVGA タッチ
Remote control interfaces (standard): USB, LAN
Dimensions (W × H × D): 481 mm × 88 mm × 565 mm
Weight: 13.5 kg / 18.5 kg
