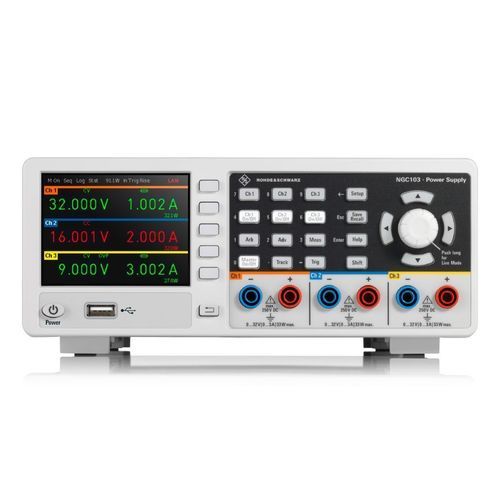

卓上電源 R&S®NGC100

DCマルチ出力デュアル出力

概要
R&S®NGC100 DC電源シリーズは、Rohde & SchwarzのR&S®Essentialsラインに属する小型でエネルギー効率の高いベーシックな直流電源です。1、2、または3チャネル構成を選択可能で、ラボ、製造、教育用途など幅広い環境に適しています。直感的な操作性、フローティング出力（ガルバニック絶縁）、短絡保護などの基本機能に加え、オンラインコンフィギュレーターで迅速に構成できます。

主な特長

• 最大出力パワー：100 W（全出力合計）
• 1チャネルあたりの最大電圧：32 V
• 1チャネルあたりの最大電流：3 A、5 A、または10 A（モデルにより異なる）
• フローティング出力（ガルバニック絶縁）および短絡保護付き出力
• オンライン製品コンフィギュレーターによる透明性の高い価格設定

機能と利点

• FlexPower：さまざまな動作点で最大パワーを出力可能。電圧と電流を幅広く組み合わせて使用でき、単一レンジ電源より柔軟。
• EasyArb：時間変動する複雑な出力電圧/電流シーケンスを生成（最小持続時間10 ms）し、実環境シナリオのエミュレートやDUT検証に有用。
• データロギング（ミリ秒単位）：すべての出力で最大1,000サンプル/秒の同時ロギングが可能。タイムスタンプ付きCSVエクスポートに対応。
• 並列／直列動作：チャネル間は完全に絶縁されており、直列接続で最大96 V、並列接続で最大10 Aまで拡張可能（モデルと接続方法に依存）。
• EasyRamp：突入電流制御のため、出力電圧を10 ms～10 sのタイムフレームで連続的に立ち上げ可能。
• 出力遅延（電源投入シーケンス）：各チャネルを個別に遅延を付けてオンにでき、複数電圧レベルの電源投入シーケンス要求に対応。
• リモートセンシング：負荷リード線の電圧降下を補正し、DUT端子での正確な出力電圧レギュレーションと測定精度を向上。
• 外部トリガ（TTL）との連携：任意波形の起動、出力遅延、データロギングのオン/オフなどがリアパネルのトリガ信号で制御可能。
• アナログ制御インタフェース：0–10 V（または4–20 mA）で出力を0–100%のスケールで外部から直接制御（ガルバニック分離）。

ダウンロード／ドキュメント
データシートあり（製品ページの資料参照）。

特徴／仕様のハイライト

• チャネル数：1 / 2 / 3（モデルによる）
• 全出力パワー（最大）：100 W
• 1チャネルあたりの最大出力パワー：100 W / 50 W / 33 W（構成により）
• 出力電圧（各チャネル）：0 V～32 V
• 1チャネルあたりの最大出力電流：10 A / 5 A / 3 A（モデルにより）
• フロント/リアの実装性：小型フォームファクタ、ラックマウント用オプションあり（R&S®HZC95）

caractéristiques / spécifications techniques

• 出力チャネル数：1 / 2 / 3
• 全出力パワー：最大100 W
• 1チャネルあたりの最大出力パワー：100 W / 50 W / 33 W
• 1チャネルあたりの出力電圧：0 V～32 V
• 1チャネルあたりの最大出力電流：10 A / 5 A / 3 A
• 電圧リップルおよびノイズ（20 Hz～20 MHz）：R&S®NGC101：<1 mV（RMS）；R&S®NGC102/103：<450 μV（RMS）
• 電流リップルおよびノイズ（20 Hz～20 MHz）：R&S®NGC101：<1.5 mA（RMS、実測）；R&S®NGC102/103：1 mA（RMS、実測）
• 負荷回復時間（設定電圧から±20 mVのバンドでの10%→90%負荷変動）：<1 ms（実測）
• プログラミング分解能（電圧）：1 mV
• プログラミング分解能（電流）：<1 A：0.1 mA（R&S®NGC101：0.5 mA）；≧1 A：1 mA
• リードバック分解能（電圧）：1 mV
• リードバック分解能（電流）：<1 A：0.1 mA（R&S®NGC101：0.5 mA）；≧1 A：1 mA
• リードバック確度（電圧）：<0.05 % + 2 mV
• リードバック確度（電流）：代表値：<0.05 % + 4 mA（代表値：R&S®NGC101：<0.15 % + 10 mA）
• 測定機能：電圧、電流、パワー、エネルギーの測定機能内蔵
• 保護機能：OVP（過電圧保護）、OCP（過電流保護）、OPP（過出力保護）、OTP（過温度保護）
• FuseLink機能：対応
• 出力オン時のヒューズ遅延：対応
• センス機能（リモートセンシング）：対応
• 出力シーケンス設定：対応（チャネル毎の出力遅延）
• 外部トリガ：対応（リアパネル、TTL）
• 任意波形機能：対応（EasyArb）
• アナログ／変調インタフェース：対応（0–10 V または4–20 mA）
• データロギング：対応（最大1,000サンプル/秒、CSVエクスポート）
• ディスプレイ：3.5インチ QVGA
• リアパネル接続：1チャネルあたり4ラインのコネクタブロック
• リモート制御インタフェース（標準）：USB、LAN。R&S®NGC100-GモデルはIEEE-488（GPIB）対応
• 寸法（W×H×D）：222 mm × 97 mm × 291 mm
• 質量：2.6 kg
• ラック収容：R&S®HZC95 オプションで対応
