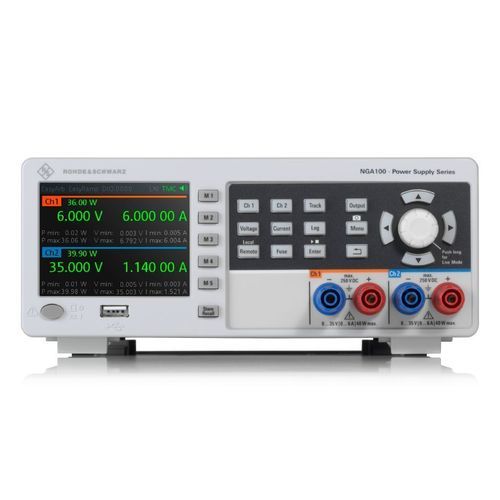

卓上電源 R&S®NGA100

DC制御定電流

概要
R&S®NGA100 DC電源はリニア設計で小型、操作性に優れ、低電流範囲での高いリードバック確度を備えます。データロギング、任意波形生成、内蔵統計機能、リモートセンシングなどを搭載し、ベンチ用途や自動テストに適しています。

主な特長

• 最大全出力パワー：最大80 W（モデルにより40 W/80 W）
• 1チャネルあたりの最大電圧：0 V～35 V または 0 V～100 V（モデル依存）
• 1チャネルあたりの最大電流：0 A～6 A または 0 A～2 A（モデル依存）
• チャネル融合により直列モードで最大200 V、並列モードで最大12 A に拡張可能
• 低電流測定レンジ（200 mA未満で1 µA分解能）および高いリードバック確度

用途

• 研究開発
• IoT省電力設計の評価
• 製造ラインおよび試験環境
• 教育用途
• 一般的なベンチ用途

インタフェースと機能

• リモート制御インタフェース：USB（USB-TMC, USB-CDC）、LAN（イーサネット）を標準でサポート
• データロギング機能（標準搭載）および内蔵統計（最小／最大／平均など）
• 任意波形生成（CH1のみ、EasyArb）
• リモートセンシング機能
• 保護機能：OVP（過電圧保護）、OCP（過電流保護）、OPP（過負荷保護）、OTP（過温度保護）

チャネル融合（直列／並列）
R&S®NGA102／NGA142 の2出力チャネルは直列または並列で動作させることができ、直列で電圧レンジを拡張（最大200 V）、並列で電流能力を拡張（最大12 A）します。直列モードは内部接続で動作し、並列モードでは外部配線が必要です。

計測・精度について
低電流領域の計測分解能やリードバック精度が高く、0.2 A以下の消費を伴うIoTデバイス等の評価に適しています。200 mA未満では1 µA分解能で測定可能。リードバック確度や電圧・電流ノイズ特性はモデルにより最適化されています。

Caractéristiques / spécifications techniques

• シリーズ/モデル名：R&S®NGA100 シリーズ（代表モデル: R&S®NGA101, NGA102, NGA141, NGA142）
• 出力チャネル数：1チャネル（R&S®NGA101、R&S®NGA141）、2チャネル（R&S®NGA102、R&S®NGA142）
• 全出力パワー：R&S®NGA101／NGA141：最大40 W、R&S®NGA102／NGA142：最大80 W
• 1チャネルあたりの出力電圧：R&S®NGA101／NGA102：0 V～35 V、R&S®NGA141／NGA142：0 V～100 V
• 1チャネルあたりの出力電流：R&S®NGA101／NGA102：0 A～6 A、R&S®NGA141／NGA142：0 A～2 A
• FlexPower：さまざまな動作点で最大パワーが利用可能（出力電圧／電流の組合せはFlexPower曲線に準拠）
• 電圧リップルおよびノイズ（20 Hz～20 MHz）：R&S®NGA101／102 <0.5 mV RMS、<10 mV p-p（実測）、R&S®NGA141／142 <1.5 mV RMS、<20 mV p-p（実測）
• 電流リップルおよびノイズ（20 Hz～20 MHz）：<500 µA RMS（実測）
• 負荷回復時間（10%→90%の負荷変動から0.2%内の定格電圧まで）：R&S®NGA101／102 <100 µs、R&S®NGA141／142 <50 µs（実測）
• プログラミング分解能（電圧）：1 mV
• プログラミング分解能（電流）：1 mA
• リードバック分解能（電圧）：1 mV
• リードバック分解能（電流）：100 µA（電流<200 mAの場合 1 µA）
• リードバック確度（電圧）：R&S®NGA101／102 <0.02% + 5 mV、R&S®NGA141／142 <0.02% + 10 mV
• リードバック確度（電流）：<0.03% + 500 µA
• 測定機能：電圧、電流、パワー（内蔵）
• 保護機能：OVP、OCP、OPP、OTP、FuseLink（R&S®NGA102、NGA142）およびヒューズ遅延時間機能
• トリガ入出力：R&S®NGA-K103 オプションによりサポート（デジタルトリガI/O）
• 任意波形機能：CH1のみ（EasyArb）
• データロギング：標準搭載
• ディスプレイ：3.5インチ QVGA
• リアパネル接続：8ピンコネクタブロック（出力、リモートセンシング）
• リモート制御インタフェース（標準）：USB-TMC、USB-CDC（仮想COM）、LAN（イーサネット）
• 寸法（WxHxD）：222 mm × 97 mm × 448 mm（8.74 in × 3.82 in × 17.64 in）
• 質量：R&S®NGA101 約6.6 kg、R&S®NGA141 約6.9 kg、R&S®NGA102 約7.0 kg、R&S®NGA142 約7.3 kg
• ラックマウント：19インチ、2 HU（R&S®HZN96アダプタ使用で2台分のスペース）
• 特別機能：FuseLink、センス機能、内蔵統計機能（最小/最大/平均等）
