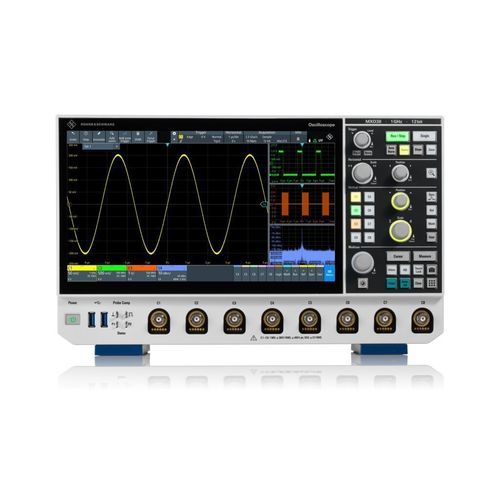

デジタルオシロスコープ R&S®MXO 3

アナログベンチトップマルチチャンネル

概要
R&S®MXO 3シリーズは、高速な取得レートと優れた垂直分解能を備えた次世代のオシロスコープで、ラックへのコンパクトな統合を可能にします。4チャネルまたは8チャネル、オプションで16チャネルのMSOやAWGを選択でき、11.6″フルHD静電容量式タッチスクリーンを備えた5Uの高さで時間／周波数領域の詳細なデバッグを実行できます。

主なポイント

• アナログ帯域幅：100 MHz ～ 1 GHz
• 取得レート：> 4.5 million 波形/秒、最大99%のリアルタイム捕捉
• スペクトラム処理：最大50,000 FFT/s、時間／周波数設定は独立
• アーキテクチャ：12ビットADC、HDモードで18ビット相当
• オプションのMSOやジェネレータを備えたコンパクトな8チャネル機種

機能と利点
高速

• 過渡現象やまれなイベントを明確にする高い更新率
• > 4.5 million acquisitions/s、最大99%のリアルタイム捕捉
• ハードウェア加速された演算やゾーントリガ
• 業界最高水準のスペクトラム処理：最大50,000 FFT/s

高精度

• すべてのサンプリングレートで利用可能な12ビットADC；HDモードで18ビット相当の高分解能
• 低ノイズ：例 1 mV/div、100 MHzで < 50 µV RMS
• 1 mV/divで ±3 V の大きなオフセット（50 Ω / 1 MΩ）

コンパクト

• 省スペース設計 — 5U高で11.6″フルHDディスプレイを搭載
• 小型筐体に多機能を統合

詳細トリガ

• 高精度デジタルトリガ、感度は 0.0001 分割まで
• トリガヒステリシス調整、アナログ／スペクトラム／演算に対するゾーントリガ
• 再アーム時間 < 21 ns、低トリガジッタ（約1 ps）

スペクトラム

• 周波数領域の高速かつ精密な測定、RF操作に馴染みのあるコントロール（中心/スパン、開始/停止、RBW）
• 最大50,000 FFT/s、時間/周波数独立設定で高調波やEMIのデバッグに有効

深い取得メモリ

• 標準 125 Mポイント／チャネル；オプションで最大 500 Mポイント／チャネル（R&S®MXO3‑B105）
• サンプルレート、記録長、タイムベースを独立設定可能；大きな履歴セグメント容量

追加機能

• 波形演算：最大8式（math on math）および一般的な演算（加算/減算/乗算/除算、積分、微分、フィルタ）
• 自動測定 > 40 項目；カーソル測定 4
• 高度なユーザビリティ：静電容量式タッチ、カスタマイズ可能なツールバー、R&S®SmartGrid のドラッグ＆ドロップ

技術仕様

• アナログチャネル：4 または 8
• デジタルチャネル（MSO オプション）：16
• アナログ帯域幅（‑3 dB）：100、200、350、500 MHz、1 GHz
• 立ち上がり時間（1 GHz）：< 350 ps
• 入力インピーダンス：50 Ω ±1.5 %；1 MΩ ±1 % ∥ 12 pF（測定値）
• 垂直分解能：12ビットADC；HDモードで最大18ビット相当
• サンプリングレート（アナログ、リアルタイム）：最大 5 Gsample/s；全チャネル同時時は最大 2.5 Gsample/s
• 取得メモリ：標準 125 Mポイント；オプションで最大 500 Mポイント／チャネル
• 最大取得率：> 4,500,000 波形／秒
• 表示：11.6″ LC TFT 静電容量式タッチスクリーン、1920 × 1080（Full HD）
• 外形寸法（W×H×D）：375 mm × 233 mm × 163 mm；質量（公称）：4.0 kg；ラック高さ：5 U
